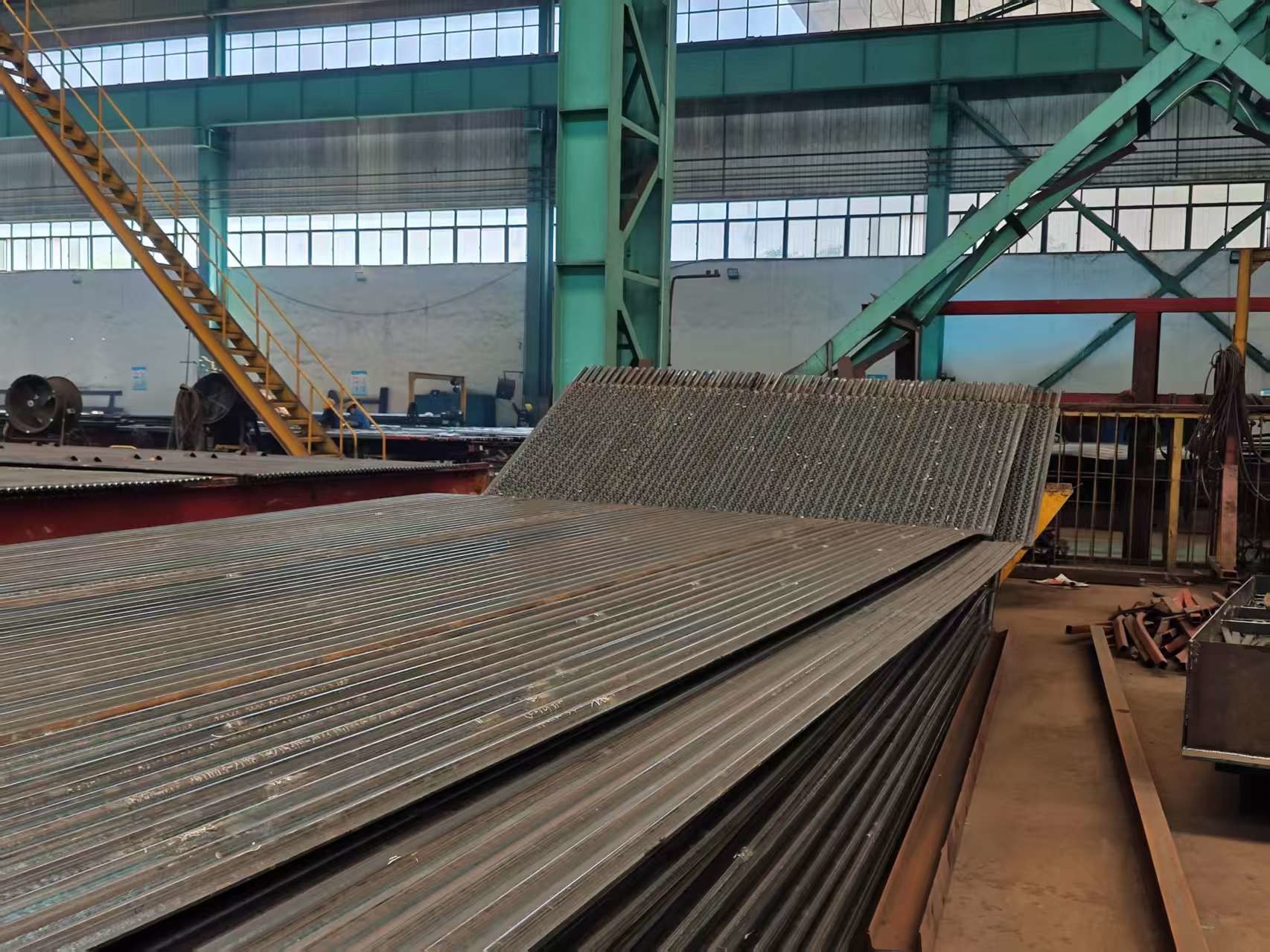

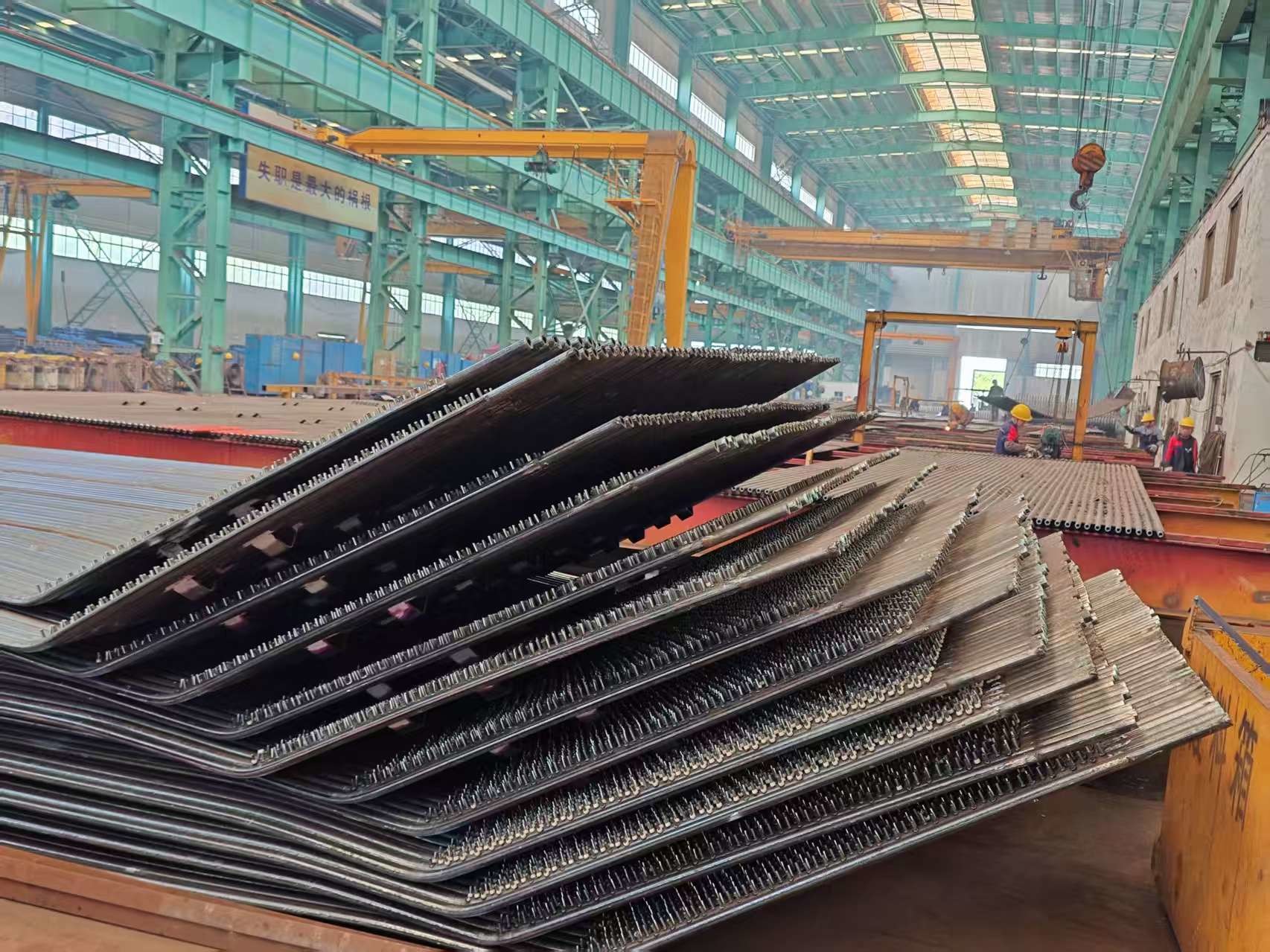

Murs de membrane soudés à l'arc d'argon - chauffage à haute pression pour chaudières à biomasse
| Lieu d'origine | Zhangjiagang Chine |
|---|---|
| Nom de marque | SANCO |
| Certification | ISO9001 , ASME, TUV,EN |
| Numéro de modèle | Paroi de membrane de la chaudière |
| Quantité de commande min | 1 ensemble |
| Prix | Négociable |
| Détails d'emballage | Emballage standard du cadre ASME de fer |
| Délai de livraison | 30 |
| Conditions de paiement | L/C, T/T, Western Union |
| Capacité d'approvisionnement | 1500 tonnes/mois |
Contactez-moi pour des échantillons gratuits et des coupons.
Je suis désolé.:0086 18588475571
Je suis sur WeChat.: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Carburant | Chauffage à l'eau au charbon/gaz/huile | Type | Soudure à l'arc électrique submergée automatique |
|---|---|---|---|
| Variété d'applications | Centrale | Spécification | Inspection d'ASME |
| Inspection | Inspection d'ASME | taille | Personnalisé |
| Carburant de chaudière | Chaleur de charbon/gaz/à charbon/eau | Mots clés | Paroi de membrane de la chaudière |
| Matériaux | Acier au carbone/acier inoxydable | Couleur | Personnalisé |
Description de produit
Parois à membrane soudées à l'arc à l'argon Chauffage haute pression pour chaudières à biomasse
Processus de fabrication critiques ?
Soudage par résistance HF (tube à ailettes) + traitement thermique post-soudure (détensionnement).
Description :
Les panneaux muraux à eau sont utilisés dans les chaudières de récupération de chaleur résiduelle. Nous fabriquons des panneaux muraux à eau. Ceux-ci sont fabriqués à partir de tubes en acier au carbone selon les dessins et spécifications des clients. Un soin particulier est apporté à l'ovalisation et à l'amincissement au niveau de la partie pliée, lors de la fabrication.
Nous fabriquons et fournissons une gamme complète de panneaux muraux à eau. Les tubes que nous proposons sont connus pour résister à une forte pression interne, car une bande continue de matériau d'ailette est enroulée en spirale sur le tube. Ces tubes sont connus pour fournir de la chaleur uniformément, ce qui se traduit par une augmentation du rendement thermique.
La fonction principale des panneaux muraux à eau dans la chaudière est d'absorber la chaleur générée par la flamme ou les gaz de combustion à haute température et de générer de la vapeur ou de l'eau chaude dans les tubes, ce qui permet de réduire la température dans la chambre.
Présentation du produit

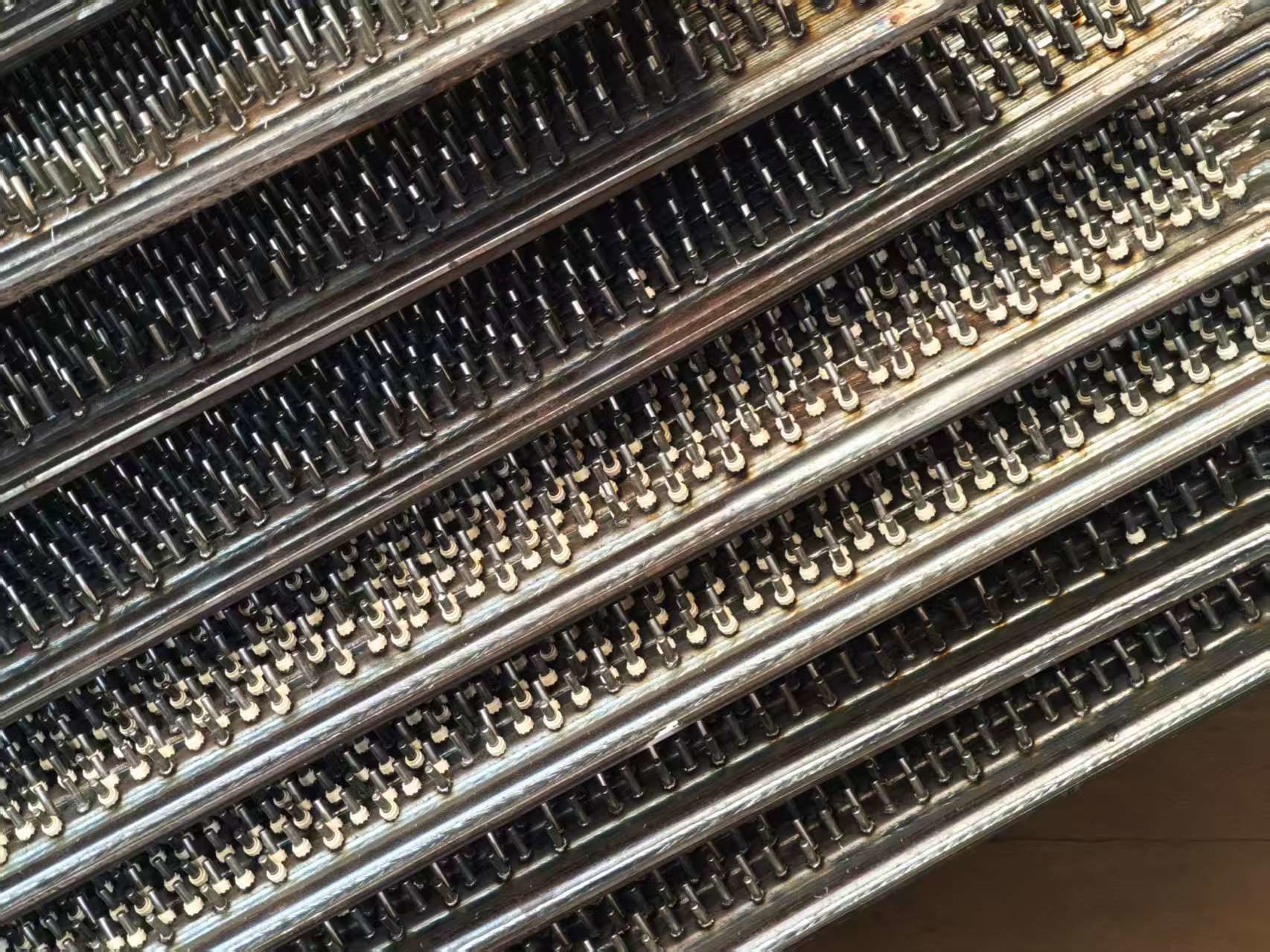

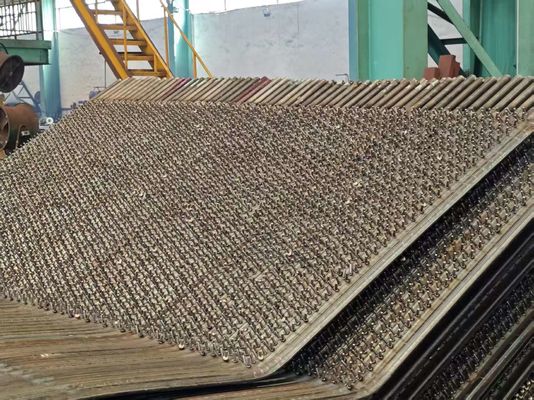

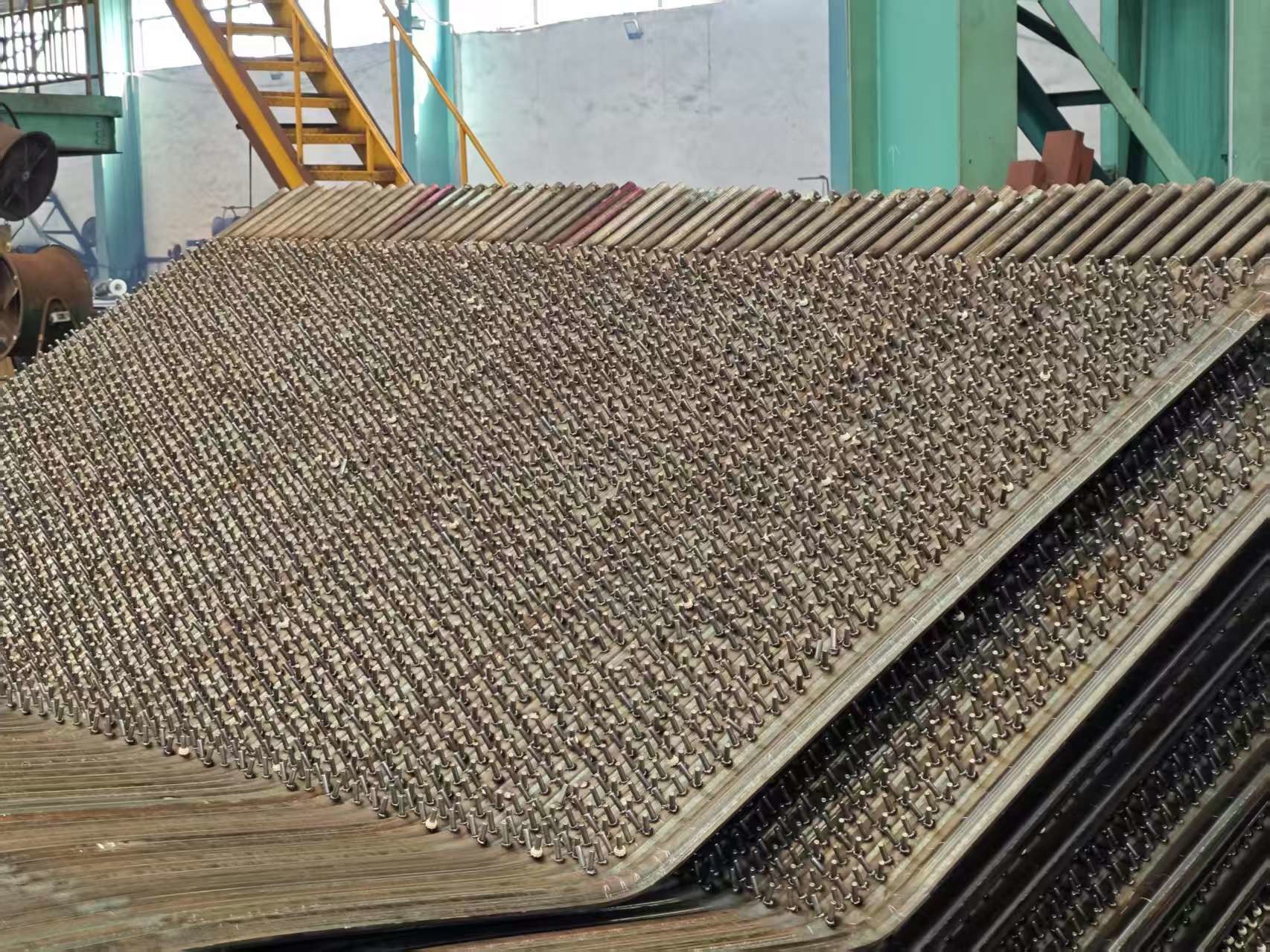

Les panneaux muraux à eau avec des broches sont généralement installés verticalement sur la paroi interne du foyer. Leur tâche principale ? Absorber la chaleur rayonnante des flammes et des gaz de combustion chauds à l'intérieur. Ce sont la principale surface de chauffage par évaporation dans les chaudières modernes et une partie cruciale du système de circulation d'eau. Le nom « mur d'eau » vient de leur rôle qui consiste à la fois à refroidir et à protéger la paroi du foyer.
Au début, les parois d'eau étaient conçues uniquement pour empêcher le foyer de surchauffer, et non pour le chauffage. Mais une fois que les gens ont vu à quel point elles transféraient bien la chaleur, ils ont commencé à les utiliser comme principale partie chauffante de la chaudière, en remplacement des ballons de vapeur.
Considérez la paroi d'eau comme une surface de chauffage par évaporation constituée de tuyaux parallèles tapissant la paroi interne de la chambre de la chaudière. Elle absorbe la chaleur des flammes et des gaz de combustion à haute température, transformant l'eau en vapeur ou en eau chaude à l'intérieur des tuyaux. Cela refroidit également la paroi du foyer, assurant sa sécurité. Dans les grandes chaudières, où les flammes brûlent extrêmement chaud et où le rayonnement thermique est intense, les parois d'eau absorbent 40 à 50 % ou même plus de la chaleur de la chaudière. Aujourd'hui, presque toutes les chaudières à tubes d'eau modernes, à l'exception des petites, utilisent des parois d'eau comme principale surface de chauffage par évaporation.
Avantages de la paroi d'eau à membrane
1). Pour garantir l'étanchéité de la paroi du foyer et réduire la fuite d'air de la chambre de combustion.
2). Pour réaliser le refroidissement complet à l'eau de la chambre de combustion, et la paroi d'eau à membrane des accessoires de la chaudière est bénéfique pour empêcher le cokéfaction dans des conditions de tir supplémentaire.
3). La capacité de stockage thermique est faible, le réchauffement de la chambre de combustion est rapide et le refroidissement est également rapide, ce qui pourrait raccourcir le temps de refroidissement du démarrage de la chaudière et de l'arrêt du foyer.
4). Il est bon d'adopter une paroi refroidie à l'eau supportée par le haut et cela pourrait réduire la charge de la charpente de la chaudière, ce qui est bénéfique pour le porte-à-faux.
5) Comparée aux tubes nus, la paroi d'eau à membrane améliore la capacité d'absorption de chaleur des tubes.
6) La paroi d'eau à membrane de la chaudière directe d'usine pourrait améliorer le degré de combinaison préliminaire des pièces de la chaudière et réduire la charge de travail d'installation.
Application
| 1 | La paroi d'eau à membrane du fournisseur chinois de protection de l'environnement à économie d'énergie pour chaudière CFB est constituée de parois à membrane constituées de tubes soudés ensemble avec ou sans bande de métal entre eux. |
| 2 | Ces parois forment l'enceinte de la chambre de combustion du charbon. |
| 3 | Les tubes muraux à eau sont également appelés section d'évaporateur ; ils contiennent de l'eau principalement sous forme liquide qui s'évapore progressivement à mesure qu'elle monte dans la chaudière. |
Supplémentaire
| 1 | Les panneaux muraux à eau sont utilisés dans les chaudières de récupération de chaleur résiduelle. |
| 2 | Nous fabriquons des panneaux muraux à eau, ceux-ci sont fabriqués à partir de tubes en acier au carbone selon les dessins et spécifications des clients. |
| 3 | Un soin particulier est apporté à l'ovalisation et à l'amincissement au niveau de la partie pliée, lors de la fabrication. |
| 4 | Nous fabriquons et fournissons une gamme complète de panneaux muraux à eau. |
| 5 | Les tubes que nous proposons sont connus pour résister à une forte pression interne, car une bande continue de matériau d'ailette est enroulée en spirale sur le tube. |
| 6 | Ces tubes sont connus pour fournir de la chaleur uniformément, ce qui se traduit par une augmentation du rendement thermique. |
| 7 | La fonction principale des panneaux muraux à eau dans la chaudière est d'absorber la chaleur générée par la flamme ou les gaz de combustion à haute température et de générer de la vapeur ou de l'eau chaude dans les tubes, ce qui permet de réduire la température dans la chambre. |
Remarque
| 1 | Contrôle de la pénétration de la soudure pour satisfaire aux exigences mécaniques et de transfert de chaleur Contrôle de la déformation pour des tolérances acceptables. |
| 2 | Les panneaux nécessitent régulièrement un redressage en atelier après le soudage et le traitement thermique, la question à laquelle il faut répondre est de savoir si l'atelier peut alors respecter les tolérances dimensionnelles requises pour une installation réussie sur site ? |
| 3 | Les procédures de manutention en atelier existantes peuvent-elles être utilisées telles quelles sans ajouter de contrôles excessifs qui ajouteront des coûts et des délais ? |
| 4 | L'importance du préchauffage et de son maintien tout au long du processus de soudage pourrait entraîner un certain nombre de problèmes de manutention et de traitement en atelier qui augmenteront considérablement les coûts. |
