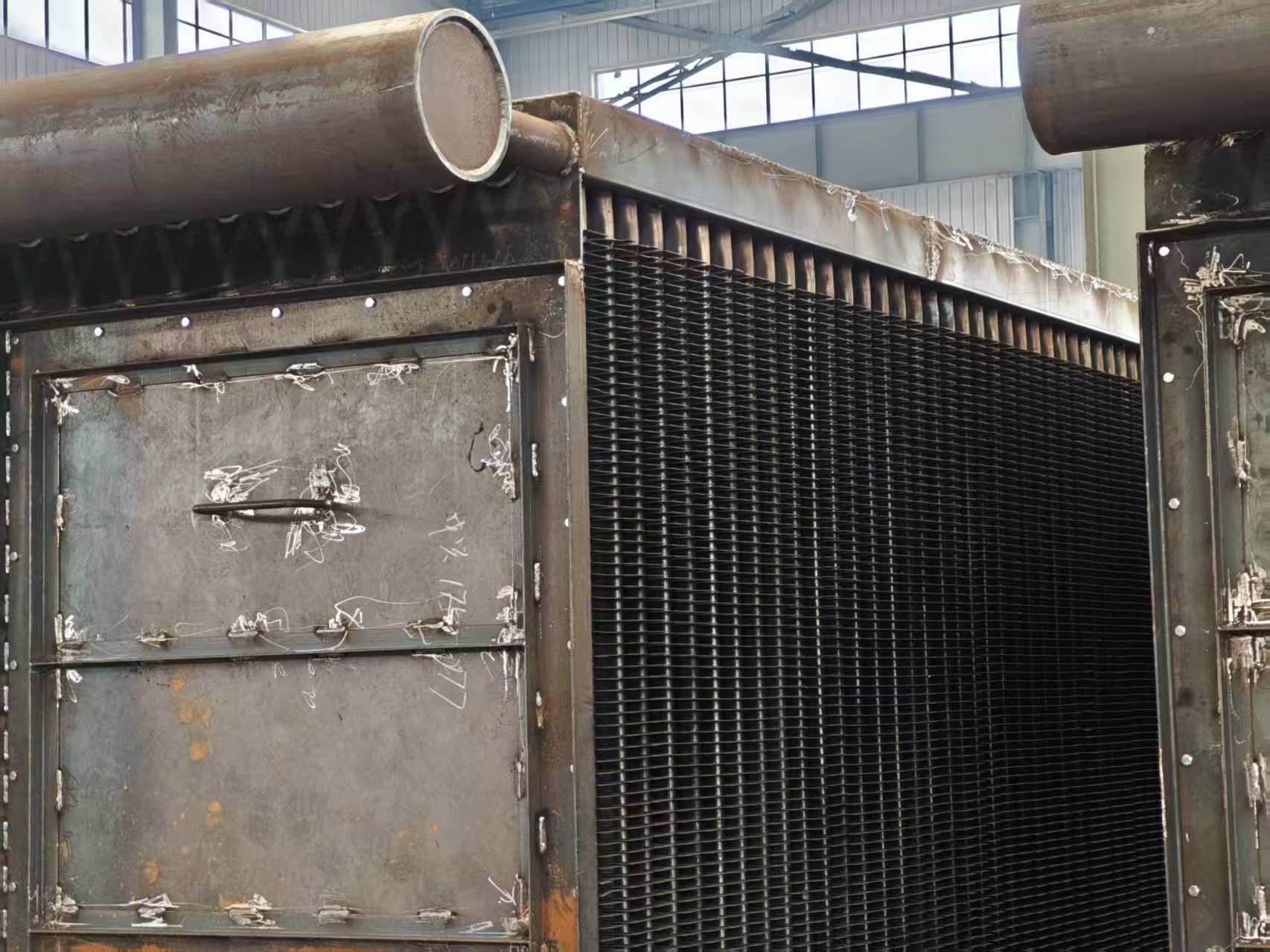

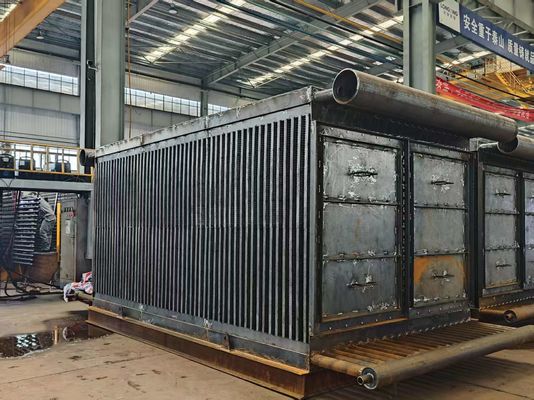

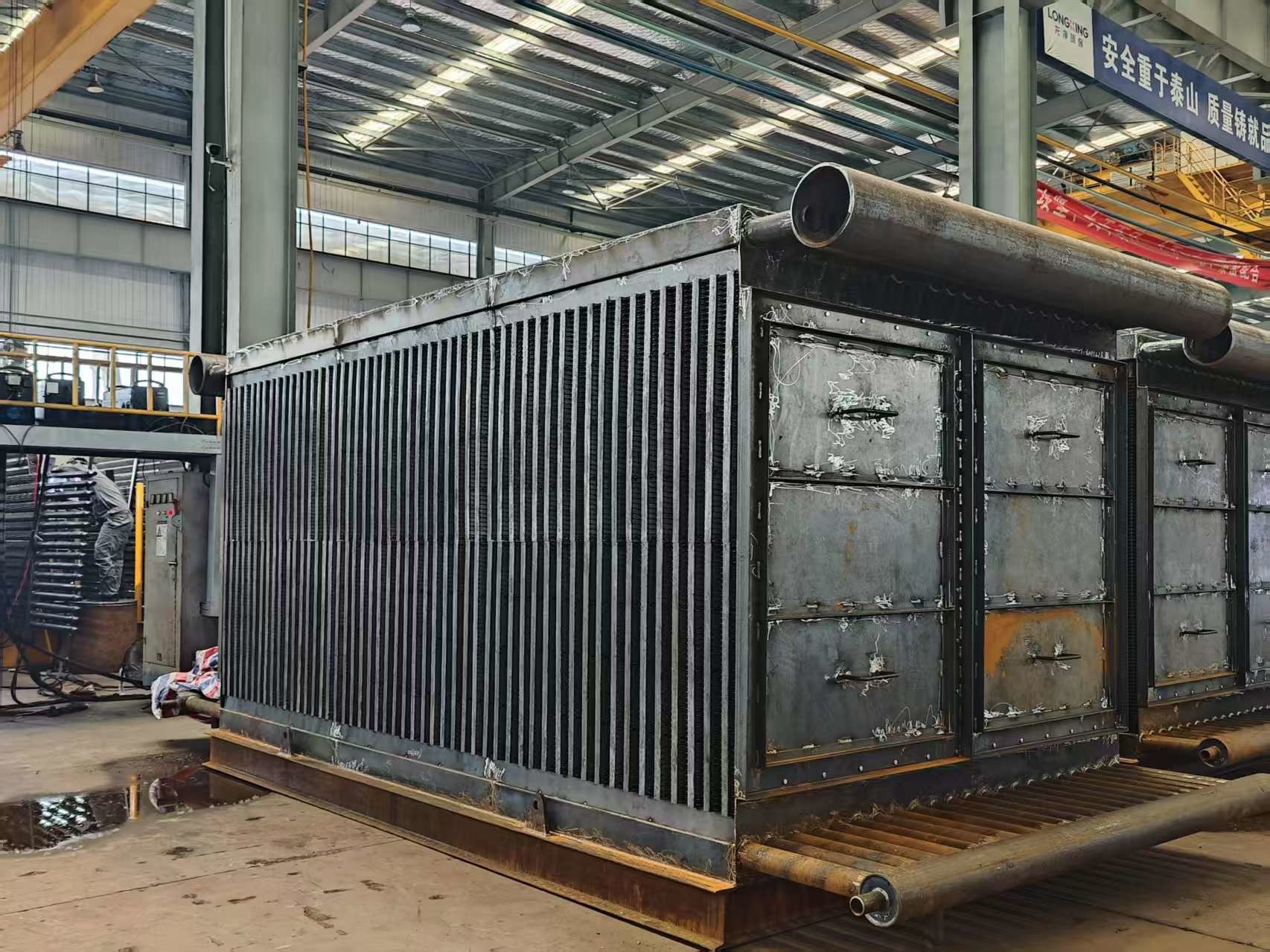

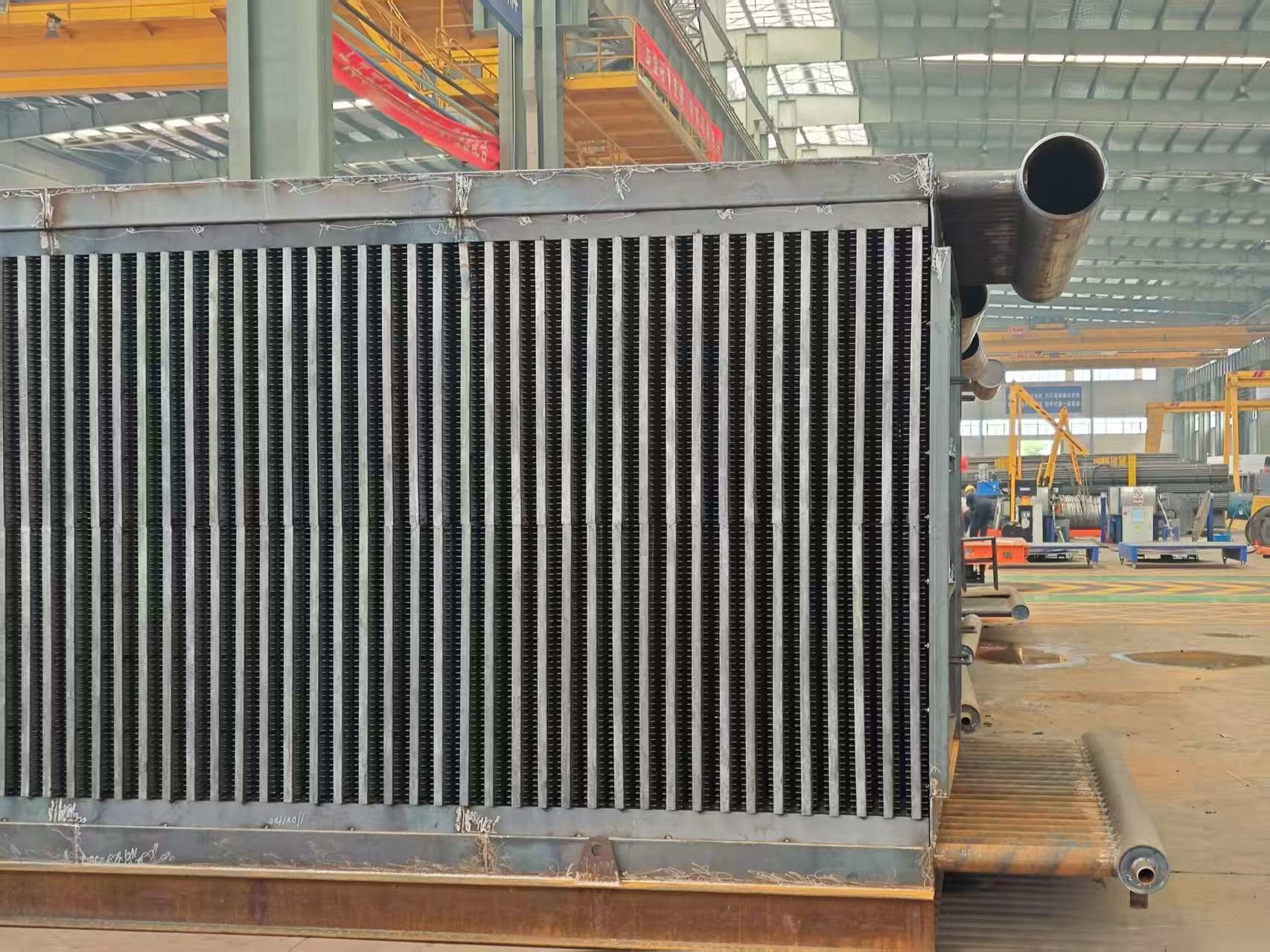

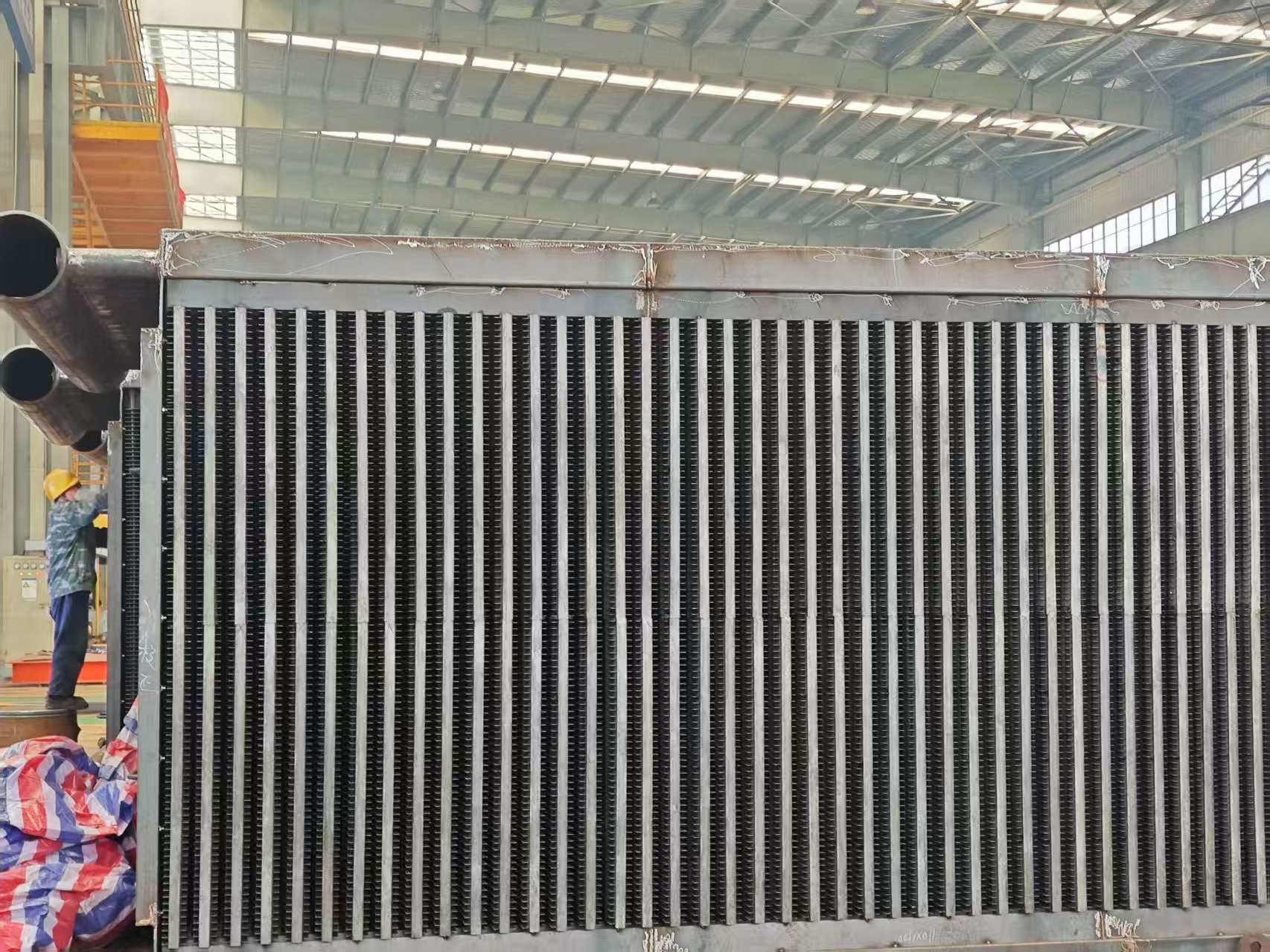

Tubes d'économiseur de chaudière durables pour gaz de combustion à haute température
Product Details
| Carburant: | Chauffage à l'eau au charbon/gaz/huile | Taille: | Personnalisé |
|---|---|---|---|
| Spécification: | Inspection d'ASME | Dimension du tube: | 38.1*3.2 |
| Peinture: | Personnalisé | Mots clés: | Économiseur de chaudière |
| Matériaux: | Acier au carbone/acier inoxydable | Utilisation: | Chaudière de la puissance Plant/CFB |
| Mettre en évidence |
Tubes d'économiseur de chaudière durables,Tubes d'économiseur de chaudière à haute température,Tubes d'économiseur de chaudière pour gaz de combustion |
||
Product Description
Tubes d'économiseur de chaudière durables pour gaz de combustion à haute température
Quelle est la fonction principale d'un économiseur ?
Récupérer la chaleur perdue des gaz de combustion pour préchauffer l'eau d'alimentation, améliorant ainsi l'efficacité de 5 à 10 %.
Description du produit
Les économiseurs de chaudière, en tant que dispositifs d'échange de chaleur à tubes à ailettes, servent à chauffer un liquide (de l'eau dans de nombreux cas). Notamment, le processus de chauffage s'arrête généralement avant que le liquide n'atteigne son point d'ébullition. Nos capacités de fabrication couvrent trois types d'économiseurs de chaudière distincts : l'économiseur à tubes lisses, l'économiseur à tubes à ailettes en H et l'économiseur à tubes à ailettes en spirale. L'économiseur à tubes à ailettes en H, une unité d'échange de chaleur très efficace, est construit à partir de tubes à ailettes en H.
Spécifications
| Description | Économiseur de chaudière |
| Matériau | Acier allié, acier au carbone, SA210C, SA213T22, etc. |
| Norme de matériau | ASTM, EN ou ISO, etc. |
| Dimension | Personnalisation |
| Poids |
Min : 10 tonnes Max. : 1000 tonnes |
| Procédé de fusion : | EF+LF + VD |
| Processus | Matériau→Lingot → Laminage à chaud/froid→ Traitement thermique (Normalisation + trempe) → Inspection →usinage brut→UT →2ème traitement thermique →usinage de finition →Inspection |
| Norme UT | ASTM A388 ou EN10228, etc. |
Spécifications techniques
Structure du matériau
Composé d'une série de tubes à ailettes en spirale, des collecteurs d'entrée et de sortie, d'un coude, d'un cadre et d'autres accessoires.
Disposition de la structure
En ligne / disposition en quinconce.
Fonction
(1) Intégration du système et synergie thermique
L'économiseur fonctionne comme un composant auxiliaire essentiel au sein des systèmes de production de vapeur, en tandem avec les chaudières. En sortant des cylindres du moteur via les soupapes d'échappement, les gaz d'échappement à haute température sont d'abord dirigés vers la chaudière. Ici, ils transfèrent l'énergie thermique à l'eau, initiant la production de vapeur primaire—une étape fondamentale de la conversion d'énergie.
(2) Récupération de la chaleur résiduelle
Après leur passage dans la chaudière, les gaz d'échappement s'écoulent dans l'économiseur. En tirant parti de mécanismes d'échange de chaleur avancés, l'économiseur capture l'énergie thermique résiduelle de ces gaz, chauffant l'eau d'alimentation avant qu'elle n'entre dans la chaudière. Cette utilisation de la chaleur en deux étapes améliore non seulement l'efficacité de la production de vapeur, mais réduit également la demande d'énergie primaire de la chaudière, optimisant ainsi la consommation de carburant.
(3) Dynamique d'amélioration de l'efficacité
À la base, l'économiseur sert de système de récupération de la chaleur perdue, réutilisant l'énergie thermique qui serait autrement perdue dans l'environnement. En préchauffant l'eau d'alimentation de la chaudière—sa fonction principale dans la plupart des applications—l'économiseur atteint deux objectifs clés :
Variété
Économiseur de chaudière utilitaire
| 1 | HDB produit des économiseurs pour les chaudières utilitaires, qui comprennent les chaudières alimentées au charbon, au bois, au pétrole ou à d'autres combustibles solides pour produire de l'électricité à partir de la vapeur haute pression de la chaudière. |
| 2 | Ces économiseurs sont généralement situés dans le passage arrière de la chaudière et orientés avec les tubes disposés horizontalement. L'eau d'alimentation de la chaudière traverse les circuits de l'économiseur dans la direction opposée à l'écoulement des gaz (appelé contre-courant). |
| 3 | Des tubes lisses sont généralement utilisés afin de minimiser l'encrassement par les cendres, mais certains fabricants d'équipement d'origine (OEM) de chaudières conçoivent leurs économiseurs avec des tubes à ailettes, soit en spirale, soit à ailettes longues. |
| 4 | HDB peut produire des éléments d'économiseur avec des tubes lisses, à ailettes en spirale ou à ailettes longues, et si vous le souhaitez, reconcevoir votre unité pour l'un des autres types de tubes. HDB peut également fabriquer des collecteurs de remplacement pour tous les économiseurs de chaudière utilitaires. |
Économiseur de chaudière en emballage
| 1 | HDB possède des capacités de fabrication uniques dont les ingénieurs d'Optimus tirent pleinement parti lors de la conception des économiseurs et des surchauffeurs d'usines d'acide sulfurique. |
| 2 | Souvent, cela permet aux unités Optimus d'être configurées pour des rendements de transfert de chaleur plus élevés, ce qui se traduit par une exigence de surface réduite et, par conséquent, un produit moins cher. |
| 3 | HDB utilise ses capacités sur site pour ailetter et cintrer les tubes, usiner et fabriquer les collecteurs, percer les plaques tubulaires, couper et préparer tous les matériaux de chemise et effectuer toutes les soudures des parties sous pression et de la chemise. |
| 4 | Cela donne à HDB plus de contrôle sur la séquence et le calendrier de fabrication, ce qui nous a aidés à atteindre un bilan remarquable en matière de respect des délais de livraison. |
Critères de fabrication et d'acceptation
| · | JB/T6512 "chaudière avec conditions de technologie de fabrication de tubes à ailettes en spirale par soudage par résistance à haute fréquence" |
| · | HG/T3181 "tube à ailettes en spirale par soudage par résistance à haute fréquence" |
| · | JB/T6511 "conditions techniques d'essai des tubes à ailettes en spirale." |
| · | JB1611 "conditions d'assemblage de la boîte de manœuvre des tubes de chaudière" |
| · | JB/T1612 "conditions de fabrication sous pression de la chaudière." |
| · | JB16I3 "conditions de soudage des parties sous pression de la chaudière." |
*Remarque : HD BOILER peut personnaliser un type spécial d'économiseur en fonction des exigences du client.
Économiseur HRSG
| 1 | Les économiseurs pour les modules HRSG d'aujourd'hui sont configurés avec des tubes à ailettes qui sont suspendus verticalement. HDB a fabriqué des serpentins d'économiseur pour pratiquement toutes les sociétés OEM de HRSG et comprend les caractéristiques uniques de chacune. |
| 2 | Dans de nombreux cas, les services publics souhaitent moderniser leurs économiseurs en passant de l'acier au carbone ordinaire à un matériau allié pour aider à résister à la corrosion accélérée par l'écoulement (FAC) à l'intérieur des collecteurs et des coudes des tubes. |
| 3 | HDB est un guichet unique pour la fabrication d'économiseurs, car nous préparons tous les matériaux et effectuons toutes les soudures des parties sous pression et des fixations, de l'ailetage des tubes à ailettes, de la fabrication des collecteurs et de l'assemblage du faisceau de serpentins. |
Échangeurs de chaleur internes
1. La sous-refroidissement peut également être produit en surchauffant le gaz sortant de l'évaporateur et se dirigeant vers le compresseur de gaz.
2. Ces systèmes extraient la chaleur de la conduite de liquide mais chauffent l'aspiration des compresseurs de gaz.
3. Il s'agit d'une solution très courante pour garantir que le gaz atteint le compresseur et que le liquide atteint la vanne.
4. Il permet également une utilisation maximale de l'échangeur de chaleur car il minimise la partie des échangeurs de chaleur utilisée pour modifier la température du fluide et maximise le volume dans lequel le réfrigérant change de phase.
