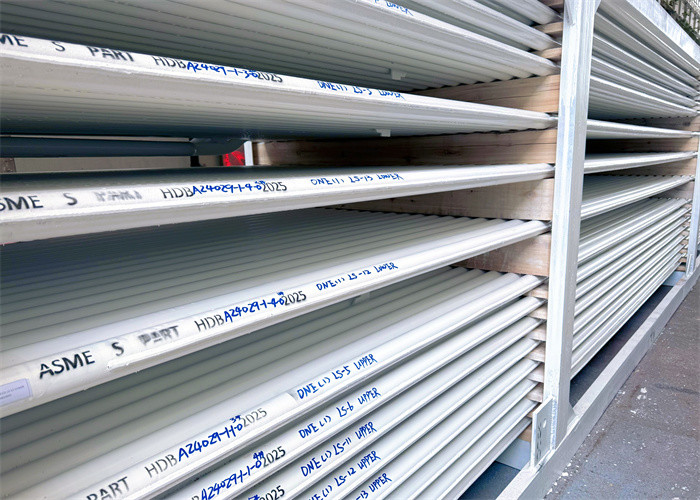

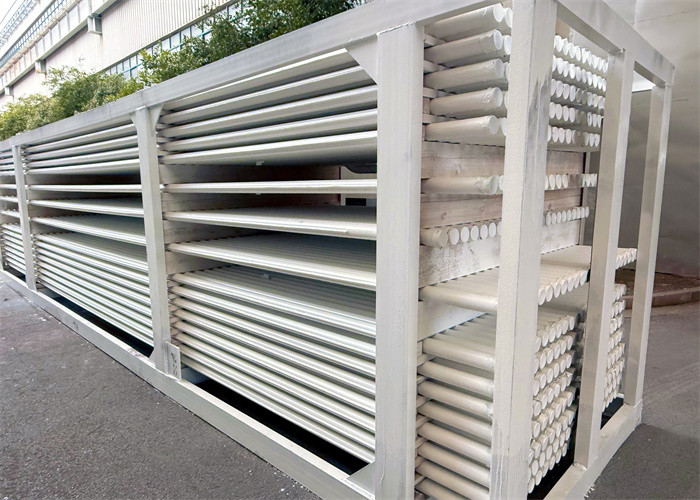

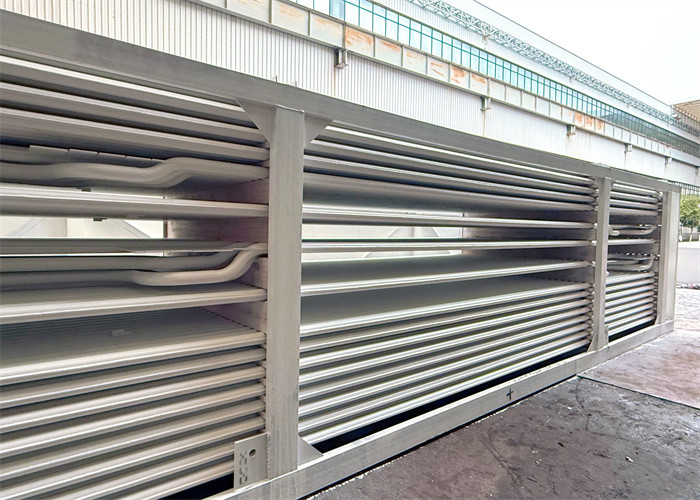

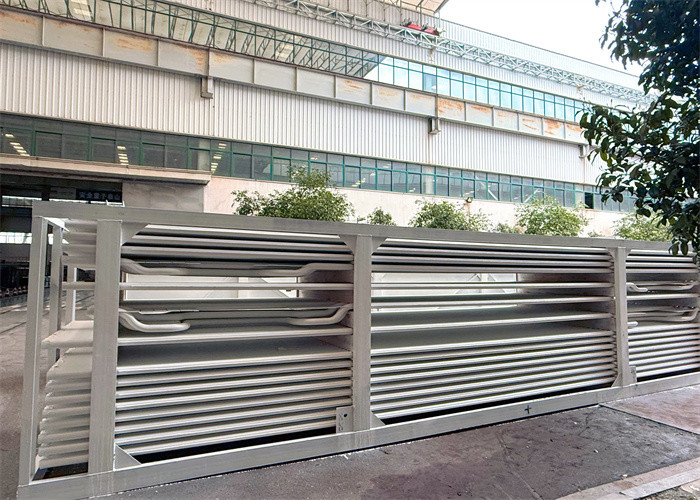

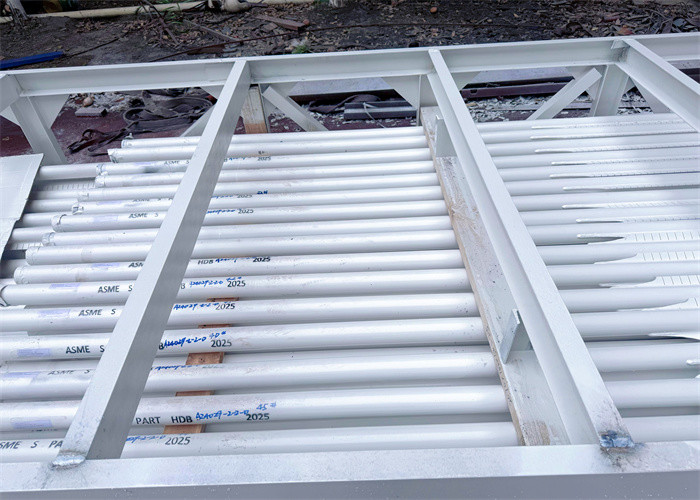

Panneau de paroi d'eau de la chaudière de surface de la centrale électrique ASME Standard Membrane Wall
Product Details
| Fuel: | Coal/Gas/Oil-fired, Water Heat | Type: | Automatic submerged arc welding |
|---|---|---|---|
| Range of Applications: | Power Plant | Specification: | ASME Inspection |
| Inspection: | ASME Inspection | Dimension Of Tube: | 38.1*3.2 |
| Fuel Of Boiler: | Coal/Gas/Coal-fired/Water Heat | Keyword: | Keyword |
| Keywords: | Boiler Membrane Wall | Materials: | Carbon Steel / Stainless Steel |
| Usage: | Power Plant/CFB Boiler | ||
| Mettre en évidence |
Paroi de membrane de surface de chauffage,Paroi de membrane standard ASME,Paroi de membrane de la centrale électrique |
||
Product Description
Panneau de paroi d'eau de la chaudière de surface de la centrale électrique ASME Standard Membrane Wall
Introduction du produit
- Panneaux de paroi d'eau avec épingles généralement posées verticalement sur la paroi intérieure de la paroi du four,il est principalement utilisé pour absorber la chaleur rayonnante émise par la flamme et les gaz de combustion à haute température dans le fourIl s'agit du principal type de surface de chauffage par évaporation de tous les types de chaudières modernes et de la composante de base de la boucle de circulation de l'eau de la chaudière.Donc le nom.
- La paroi d'eau n'a pas été conçue à l'origine pour être chauffée, mais pour refroidir le four à haute température.Il a progressivement remplacé le tambour à vapeur comme partie principale de chauffage de la chaudière.
- La surface de chauffage par évaporation, qui est posée sur la paroi intérieure de la chambre de chaudière et se compose de nombreux tuyaux parallèles.La fonction de la paroi d'eau est d'absorber la chaleur radiante de la flamme à haute température ou du gaz de combustion dans la chambre du four., génèrent de la vapeur ou de l'eau chaude dans le tuyau, et réduisent la température de la paroi du four pour protéger la paroi du four.Dans une chaudière à grande capacité, la température de la flamme dans le four est très élevée,l'intensité du rayonnement thermique est très élevée.
- Quarante à cinquante pour cent ou plus de la chaleur dans la chaudière est absorbée par la paroi de l'eau.Les chaudières à tube à eau modernes utilisent le mur de refroidissement à eau comme principale surface de chauffage de l'évaporation.
Définition:
Les panneaux muraux d'eau sont utilisés dans les chaudières de récupération de chaleur.Une attention particulière est apportée à l'ovalité et à l'amincissement de la partie courbée, pendant la fabrication.
Nous fabriquons et fournissons une gamme complète de panneaux de mur d'eau.Les tubes que nous proposons sont connus pour résister à une grande pression interne car une bande continue de matière de nageoires est enroulée en spirale sur le tubeCes tubes sont connus pour fournir de la chaleur uniformément ce qui entraîne une production de chaleur accrue.
La fonction principale des panneaux muraux d'eau dans une chaudière est d'absorber la chaleur générée par une flamme ou une cheminée à haute température et de générer de la vapeur ou de l'eau chaude dans des tubes,donc pour réduire la température dans la chambre.
Avantages du mur à membrane
1) Garantir l'étanchéité des parois du four et réduire la fuite d'air de la chambre de combustion.
2) Pour obtenir le refroidissement complet par eau de la chambre de combustion, et la membrane de la paroi de l'eau des accessoires de la chaudière est avantageuse pour prévenir le coke sous la condition de cuisson supplémentaire.
3) La capacité de stockage thermique est faible, le réchauffement de la chambre de combustion est rapide et le refroidissement est également rapide, ce qui pourrait raccourcir le temps de refroidissement du démarrage de la chaudière et de l'arrêt du four.
4) Il est bon d'adopter un mur refroidi à l'eau soutenu par le haut et cela pourrait réduire la charge du cadre de la chaudière, ce qui est bénéfique pour le surplomb.
5) Comparé aux tubes nus, la paroi d'eau à membrane améliore la capacité d'absorption thermique des tubes.
6) La paroi d'eau directe de la chaudière pourrait améliorer le degré de combinaison préliminaire des pièces de la chaudière et réduire la charge de travail d'installation.
Pour les autres
| 1 | Les panneaux de paroi d'eau sont utilisés dans les chaudières de récupération de chaleur résiduelle. |
| 2 | Nous fabriquons des panneaux muraux d'eau, ils sont fabriqués à partir de tubes en acier au carbone selon les dessins et les spécifications des clients. |
| 3 | Une attention particulière est portée à l'ovalité et à l'amincissement de la partie courbée pendant la fabrication. |
| 4 | Nous fabriquons et fournissons une gamme complète de panneaux de mur d'eau. |
| 5 | Les tubes que nous proposons sont connus pour résister à une forte pression interne, car une bande continue de matière de nageoires est enroulée en spirale sur le tube. |
| 6 | Ces tubes sont connus pour fournir de la chaleur uniformément, ce qui entraîne une production de chaleur accrue. |
| 7 | La fonction principale des panneaux muraux d'eau dans une chaudière est d'absorber la chaleur générée par une flamme ou une cheminée à haute température et de générer de la vapeur ou de l'eau chaude dans des tubes,donc pour réduire la température dans la chambre. |
Application du projet
| 1 | Économie d'énergie protection environnementale fournisseur de Chine membrane mur d'eau pour chaudière CFB sont des parois de membrane qui sont constituées de tubes soudés entre eux avec ou sans une bande métallique entre eux. |
| 2 | Ces parois forment l'enceinte de la chambre de combustion du charbon. |
| 3 | Les tubes à paroi d'eau sont également appelés section d'évaporateur; ils contiennent de l'eau principalement sous forme liquide qui s'évapore progressivement à mesure qu'elle monte dans la chaudière. |
Nom de l'entreprise
| 1 | Contrôle de la pénétration de la soudure pour satisfaire aux exigences mécaniques et de transfert de chaleur Contrôle de la déformation à des tolérances acceptables. |
| 2 | Les panneaux nécessitent habituellement un redressement en atelier après soudage et traitement thermique.La question à répondre est de savoir si l'atelier peut alors satisfaire aux tolérances dimensionnelles requises pour une installation réussie sur le site.? |
| 3 | Les procédures de manutention existantes peuvent-elles être utilisées telles quelles sans ajouter des contrôles excessifs qui ajouteront des coûts et des délais? |
| 4 | L'importance du préchauffage et de son entretien au cours du processus de soudage pourrait entraîner un certain nombre de problèmes de manutention et de traitement en atelier qui augmenteront considérablement les coûts. |
