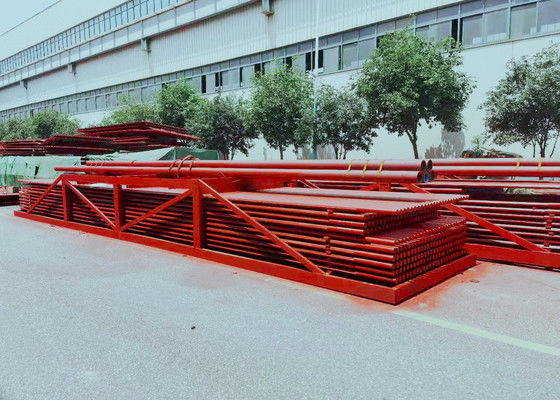

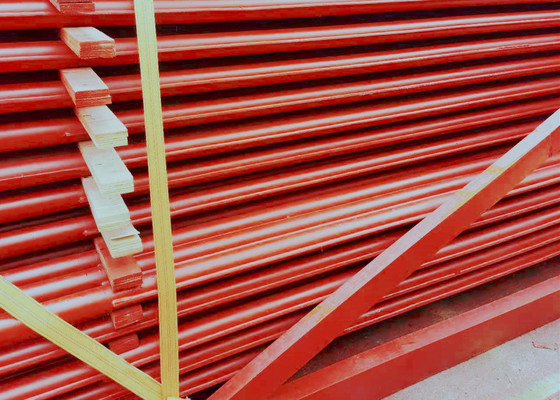

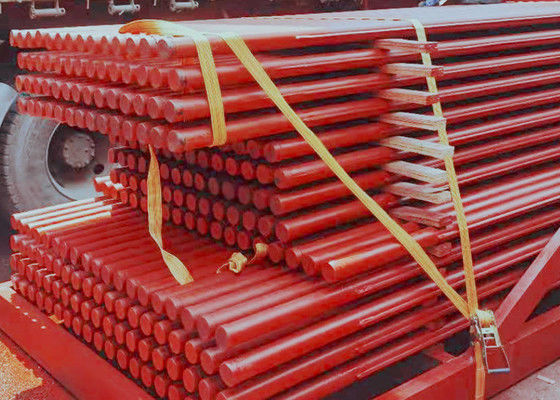

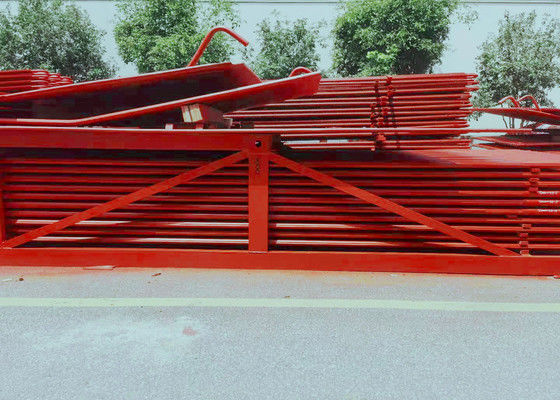

60 panneaux remplacement de tube de membrane de la chaudière dans la centrale électrique ODM

60 panneaux paroi de membrane de chaudière avec soudage par arc submergé pour l'entretien de la chaudière de la centrale électrique

Introduction au projet

Le mur d'eau à membrane est une structure étanche à l'air composée de tuyaux et de nageoires. Les avantages sont moins de fuites d'air dans le four; peut utiliser un mur de pose de tuyaux,moins de charge sur la structure en acier et moins de coût de chaudière; structure de suspension facile à utiliser et système d'expansion thermique amélioré, adapté à la production mécanisée à grande échelle, taux d'assemblage élevé,faible capacité de stockage de chaleur et raccourcissement du temps de démarrage et d'arrêtL'inconvénient est que le processus de fabrication est complexe.

Points forts de la paroi d'eau de membrane

(1) Veiller à l'étanchéité de la paroi du four et réduire les fuites d'air dans la chambre de combustion.

(2) La réalisation d'un refroidissement complet par eau dans la chambre de combustion est bénéfique pour prévenir le cokage dans des conditions de combustion intensifiée.

(3) Le temps de refroidissement du démarrage et de l'arrêt des chaudières peut être raccourci en raison de sa faible capacité de stockage de chaleur, de sa hausse rapide de température et de son refroidissement rapide dans la chambre de combustion.

(4) La paroi du four de pose de tuyaux convient, ce qui réduit considérablement la charge du cadre de la chaudière et est pratique pour la suspension et le levage.

(5)Par rapport au type de tube nu, la capacité d'absorption thermique du tube est améliorée.

(6)Il améliore le degré de montage par assemblage des composants de la chaudière, facilite et réduit la charge de travail d'installation.

Selon les différents procédés de fabrication, la paroi d'eau de membrane peut être divisée en trois types (voir Fig. 1):1Les tubes à ailerons laminés sont soudés en rangées, avec moins de charge de travail de soudage, mais les tubes à ailerons sont chers.qui a un faible coût des matériaux et peut facilement répondre aux exigences de divers emplacements, mais l'acier plat nécessite des équipements de finition et de précision élevés.3.Soudure par fusion de tubes nus, les ailerons entre les tubes sont formés en remplissant le fil de soudure, principalement utilisé pour le petit écart entre les tubes.La hauteur entre les tubes de la paroi de l'eau de membrane est liée à des facteurs tels que la pression de la chaudière et la charge thermique du four, s/d est généralement de 1,2-1.5.

Spécification

La fonction principale des panneaux muraux d'eau dans une chaudière est d'absorber la chaleur générée par une flamme ou une cheminée à haute température et de générer de la vapeur ou de l'eau chaude dans des tubes,donc pour réduire la température dans la chambre.

• Panneau de paroi d'eau de chaudière à membrane:La soudure par points de nombreux tubes à nageoires enroulés dans une surface de chauffage combiné scellée, ce qui améliore l'étanchéité du four et réduit les fuites d'air.
• Tuyaux à paroi d'eau bouclée:soude des broches de 20 à 25 mm de longueur et de 6 à 12 mm de diamètre sur le tube de paroi d'eau, puis applique un plastique réfractaire au minerai de chrome pour réduire l'absorption de chaleur du panneau de paroi d'eau,et augmenter la température dans la zone de combustionIl convient pour les situations où il est difficile d'allumer le combustible, ainsi que pour les fours de récupération de scories spécifiques.
• Panneau de paroi d'eau de chaudière à tubes simples:composé d'une rangée complète de tuyaux en acier sans couture, la structure la plus simple.
• Tuyaux de paroi de chaudière pour l'eau:intégré dans la paroi intérieure de la paroi du four, absorption de chaleur unilatérale.
• Panneau murale à eau chauffée à double face:est installée au milieu du grand four de chaudière, qui est divisé en deux parties indépendantes les unes des autres et dont les deux côtés sont chauffés.
