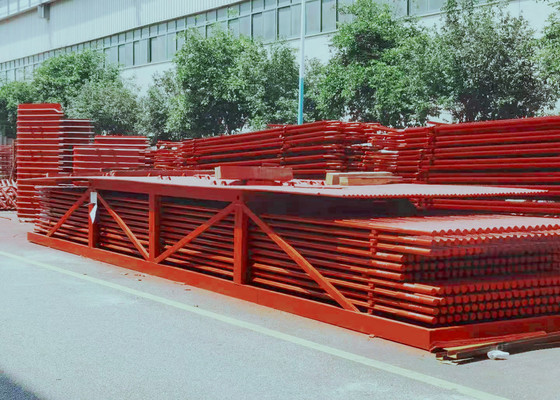

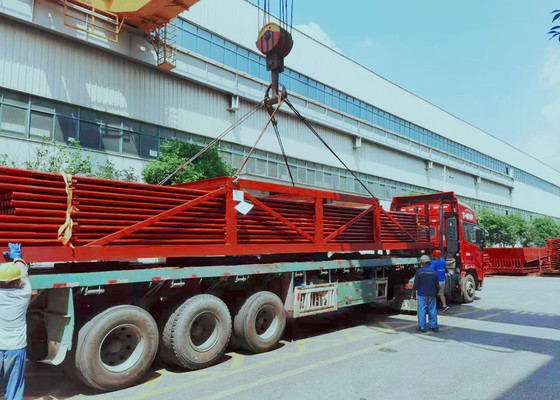

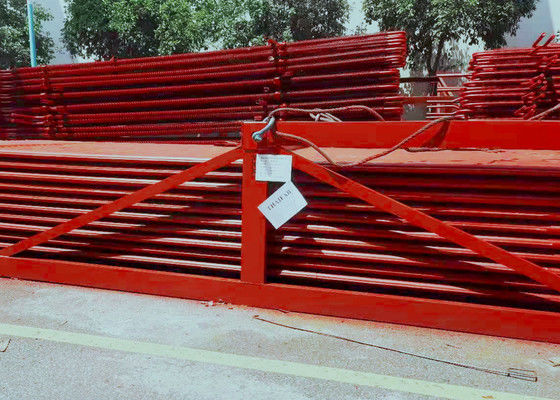

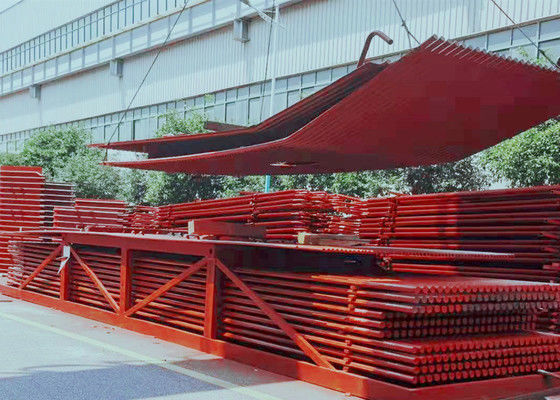

Panneau mural de membrane de chaudière à eau Q235B Fin pour centrale électrique au charbon

Paroi d'eau de la chaudière à membrane en tube 20G et en finition Q235B dans la norme GB pour les chaudières des centrales au charbon



Introduction au projet

Les panneaux muraux d'eau sont la principale surface de chauffage des chaudières, composée de plusieurs rangées de tubes en acier, disposés autour du coin de la chaudière.et l'extérieur accepte la chaleur de la flamme dans le four de la chaudièreLe fluide de travail s'y soulève et s'évapore par la chaleur.

Le mur d'eau à membrane est une structure étanche à l'air composée de tuyaux et de nageoires. Les avantages sont moins de fuites d'air dans le four; peut utiliser un mur de pose de tuyaux,moins de charge sur la structure en acier et moins de coût de chaudière; structure de suspension facile à utiliser et système d'expansion thermique amélioré, adapté à la production mécanisée à grande échelle, taux d'assemblage élevé,faible capacité de stockage de chaleur et raccourcissement du temps de démarrage et d'arrêtL'inconvénient est que le processus de fabrication est complexe.

Matériaux pour panneaux de paroi d'eau
20# acier, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Les normes
Norme du code ASME, Norme GB

Inspection de la qualité
MT, RT, Essai hydraulique

Spécification

La fonction principale des panneaux muraux d'eau dans une chaudière est d'absorber la chaleur générée par une flamme ou une cheminée à haute température et de générer de la vapeur ou de l'eau chaude dans des tubes,donc pour réduire la température dans la chambre.

• Panneau de paroi d'eau de chaudière à membrane:La soudure par points de nombreux tubes à nageoires enroulés dans une surface de chauffage combiné scellée, ce qui améliore l'étanchéité du four et réduit les fuites d'air.
• Tuyaux à paroi d'eau bouclée:soude des broches de 20 à 25 mm de longueur et de 6 à 12 mm de diamètre sur le tube de paroi d'eau, puis applique un plastique réfractaire au minerai de chrome pour réduire l'absorption de chaleur du panneau de paroi d'eau,et augmenter la température dans la zone de combustionIl convient pour les situations où il est difficile d'allumer le combustible, ainsi que pour les fours de récupération de scories spécifiques.
• Panneau de paroi d'eau de chaudière à tubes simples:composé d'une rangée complète de tuyaux en acier sans couture, la structure la plus simple.
• Tuyaux de paroi de chaudière pour l'eau:intégré dans la paroi intérieure de la paroi du four, absorption de chaleur unilatérale.
• Panneau murale à eau chauffée à double face:est installée au milieu du grand four de chaudière, qui est divisé en deux parties indépendantes les unes des autres et dont les deux côtés sont chauffés.
