Maintenance et remplacement de la membrane des tubes d'eau des chaudières de centrales électriques

Membrane de chaudière standard GB pour l'entretien et le remplacement des chaudières des centrales électriques

Introduction au projet

Le mur d'eau à membrane est une structure étanche à l'air composée de tuyaux et de nageoires. Les avantages sont moins de fuites d'air dans le four; peut utiliser un mur de pose de tuyaux,moins de charge sur la structure en acier et moins de coût de chaudière; structure de suspension facile à utiliser et système d'expansion thermique amélioré, adapté à la production mécanisée à grande échelle, taux d'assemblage élevé,faible capacité de stockage de chaleur et raccourcissement du temps de démarrage et d'arrêtL'inconvénient est que le processus de fabrication est complexe.

Le mur d'eau à membrane est une structure étanche à l'air composée de tuyaux et de nageoires. Les avantages sont moins de fuites d'air dans le four; peut utiliser un mur de pose de tuyaux,moins de charge sur la structure en acier et moins de coût de chaudière; structure de suspension facile à utiliser et système d'expansion thermique amélioré, adapté à la production mécanisée à grande échelle, taux d'assemblage élevé,faible capacité de stockage de chaleur et raccourcissement du temps de démarrage et d'arrêtL'inconvénient est que le processus de fabrication est complexe.

Points forts de la paroi d'eau de membrane

(1) Veiller à l'étanchéité de la paroi du four et réduire les fuites d'air dans la chambre de combustion.

(2) La réalisation d'un refroidissement complet par eau dans la chambre de combustion est bénéfique pour prévenir le cokage dans des conditions de combustion intensifiée.

(3) Le temps de refroidissement du démarrage et de l'arrêt des chaudières peut être raccourci en raison de sa faible capacité de stockage de chaleur, de sa hausse rapide de température et de son refroidissement rapide dans la chambre de combustion.

(4) La paroi du four de pose de tuyaux convient, ce qui réduit considérablement la charge du cadre de la chaudière et est pratique pour la suspension et le levage.

(5)Par rapport au type de tube nu, la capacité d'absorption thermique du tube est améliorée.

(6)Il améliore le degré de montage par assemblage des composants de la chaudière, facilite et réduit la charge de travail d'installation

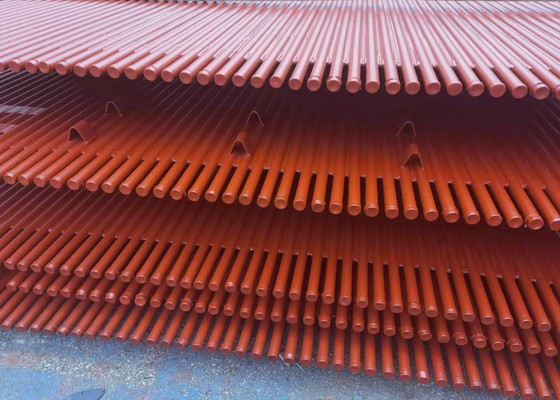

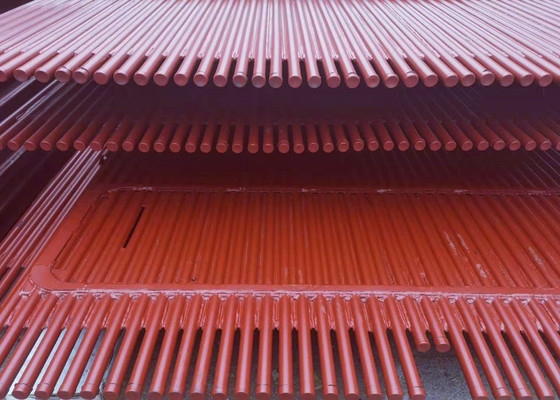

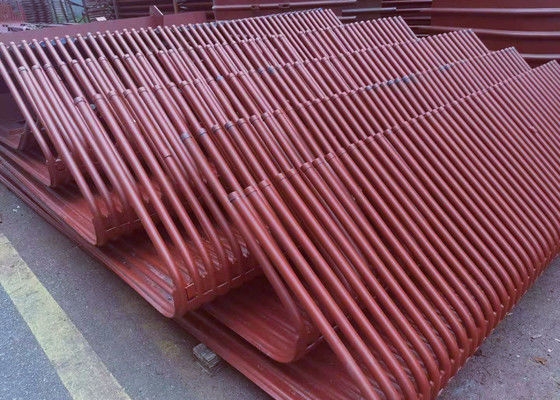

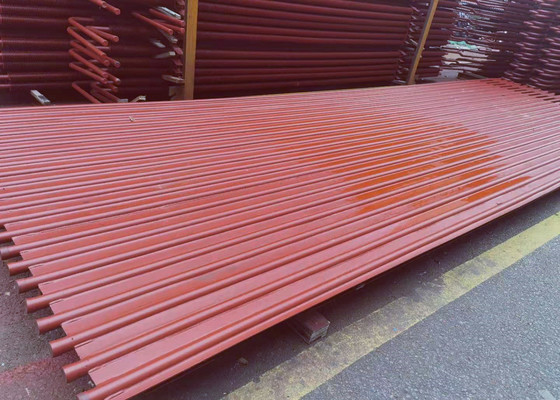

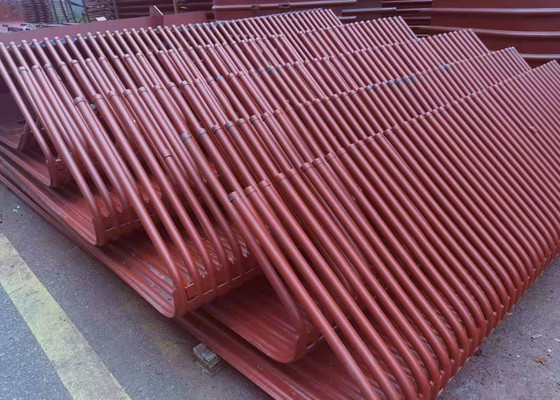

• Panneau de paroi d'eau de chaudière à membrane:La soudure par points de nombreux tubes à nageoires enroulés dans une surface de chauffage combiné scellée, ce qui améliore l'étanchéité du four et réduit les fuites d'air.
• Tuyaux à paroi d'eau bouclée:soude des broches de 20 à 25 mm de longueur et de 6 à 12 mm de diamètre sur le tube de paroi d'eau, puis applique un plastique réfractaire au minerai de chrome pour réduire l'absorption de chaleur du panneau de paroi d'eau,et augmenter la température dans la zone de combustionIl convient pour les situations où il est difficile d'allumer le combustible, ainsi que pour les fours de récupération de scories spécifiques.
• Panneau de paroi d'eau de chaudière à tubes simples:composé d'une rangée complète de tuyaux en acier sans couture, la structure la plus simple.
• Tuyaux de paroi de chaudière pour l'eau:intégré dans la paroi intérieure de la paroi du four, absorption de chaleur unilatérale.
• Panneau murale à eau chauffée à double face:est installée au milieu du grand four de chaudière, qui est divisé en deux parties indépendantes les unes des autres et dont les deux côtés sont chauffés.
