Murs de membrane de chaudière standard ASME en SA192M pour le remplacement/entretien du moulin à sucre

Introduction du produit

Les panneaux muraux d'eau sont la principale surface de chauffage des chaudières, composée de plusieurs rangées de tubes en acier, disposés autour du coin de la chaudière.et l'extérieur accepte la chaleur de la flamme dans le four de la chaudièreLe fluide de travail s'y soulève et s'évapore par la chaleur.

Lors de la conception initiale du mur d'eau, il n'était pas destiné à être chauffé, mais à refroidir le four afin qu'il ne soit pas endommagé par les températures élevées.en raison de sa bonne fonction d'échange thermiqueLes chaudières à vapeur sont les principales pièces de chauffage des chaudières, constituées de plusieurs tubes parallèles posés sur la paroi interne du foyer de la chaudière.Leurs fonctions sont d'absorber la chaleur radiante par le feu à haute température ou la fumée de gaz dans le four.Dans les chaudières à grande capacité, la température de la paroi du four doit être réduite pour protéger la chaudière.la température de la flamme dans le four est très élevée et l'intensité du rayonnement thermique est très élevée. 40-50% de chaleur supplémentaire est absorbée par la paroi de l'eau.

Si, selon le type de structure, les parois d'eau peuvent être divisées en types: type de tube nu, type de membrane et type de tube à piqûre.

Le type de membrane est le plus largement utilisé.

Le mur d'eau à membrane est une structure étanche à l'air composée de tuyaux et de nageoires. Les avantages sont moins de fuites d'air dans le four; peut utiliser un mur de pose de tuyaux,moins de charge sur la structure en acier et moins de coût de chaudière; structure de suspension facile à utiliser et système d'expansion thermique amélioré, adapté à la production mécanisée à grande échelle, taux d'assemblage élevé,faible capacité de stockage de chaleur et raccourcissement du temps de démarrage et d'arrêtL'inconvénient est que le processus de fabrication est complexe.

Selon les différents procédés de fabrication, la paroi d'eau de membrane peut être divisée en trois types (voir Fig. 1):1Les tubes à ailerons laminés sont soudés en rangées, avec moins de charge de travail de soudage, mais les tubes à ailerons sont chers.qui a un faible coût des matériaux et peut facilement répondre aux exigences de divers emplacements, mais l'acier plat nécessite des équipements de finition et de précision élevés.3.Soudure par fusion de tubes nus, les ailerons entre les tubes sont formés en remplissant le fil de soudure, principalement utilisé pour le petit écart entre les tubes.La hauteur entre les tubes de la paroi de l'eau de membrane est liée à des facteurs tels que la pression de la chaudière et la charge thermique du four, s/d est généralement de 1,2-1.5.

Spécification

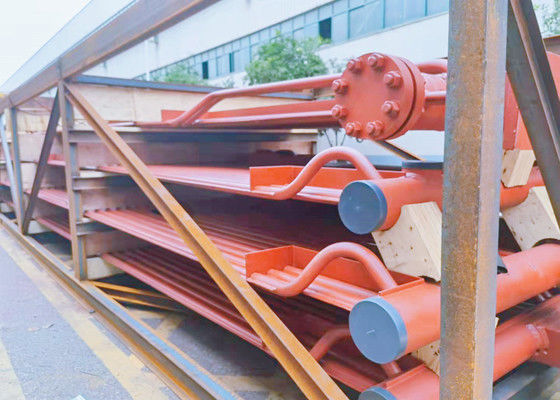

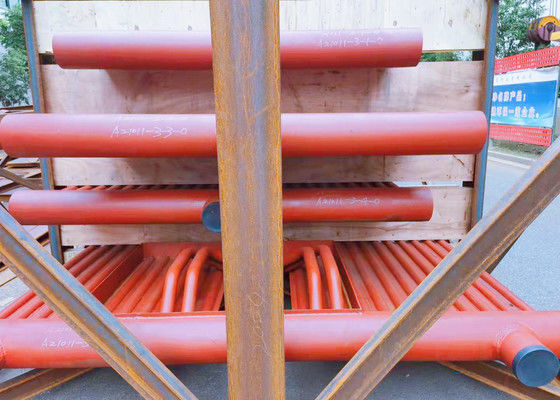

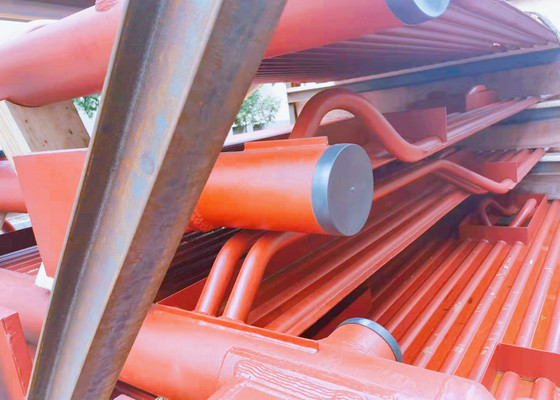

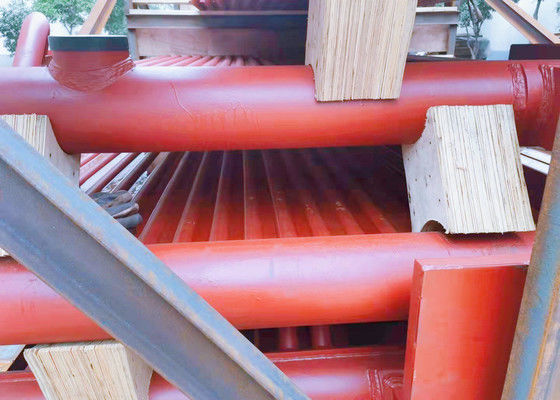

Les images ci-dessus sont des parois de membrane pour un projet pakistanais avec des détails de spécifications ci-dessous:
