Étiquette ASME SA210A1 Panneau de paroi d'eau de chaudière Tubes droites pour centrales électriques

Panneau de tube droit de chaudière de la norme ASME SA210A1 pour centrale électrique

Introduction du produit

Le principal type de panneaux muraux d'eau fabriqués par notre société est le mur à membrane.

Le mur d'eau à membrane est une structure étanche à l'air composée de tuyaux et de nageoires. Les avantages sont moins de fuites d'air dans le four; peut utiliser un mur de pose de tuyaux,moins de charge sur la structure en acier et moins de coût de chaudière; structure de suspension facile à utiliser et système d'expansion thermique amélioré, adapté à la production mécanisée à grande échelle, taux d'assemblage élevé,faible capacité de stockage de chaleur et raccourcissement du temps de démarrage et d'arrêtL'inconvénient est que le processus de fabrication est complexe.

Selon les différents procédés de fabrication, la paroi d'eau de membrane peut être divisée en trois types:1Les tubes à ailerons laminés sont soudés en rangées, avec moins de charge de travail de soudage, mais les tubes à ailerons sont chers.qui a un faible coût des matériaux et peut facilement répondre aux exigences de divers emplacements, mais l'acier plat nécessite des équipements de finition et de précision élevés.3.Soudure par fusion de tubes nus, les ailerons entre les tubes sont formés en remplissant le fil de soudure, principalement utilisé pour le petit écart entre les tubes.La hauteur entre les tubes de la paroi de l'eau de membrane est liée à des facteurs tels que la pression de la chaudière et la charge thermique du four, s/d est généralement de 1,2-1.5.

Spécification

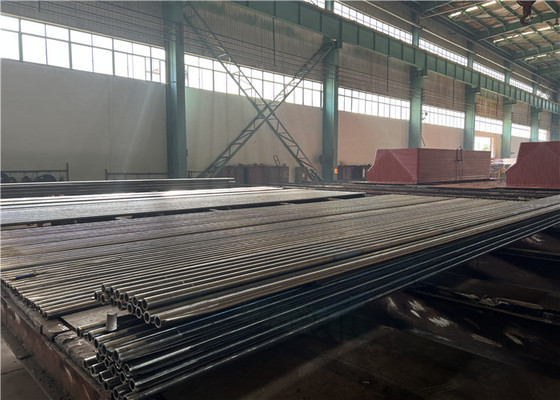

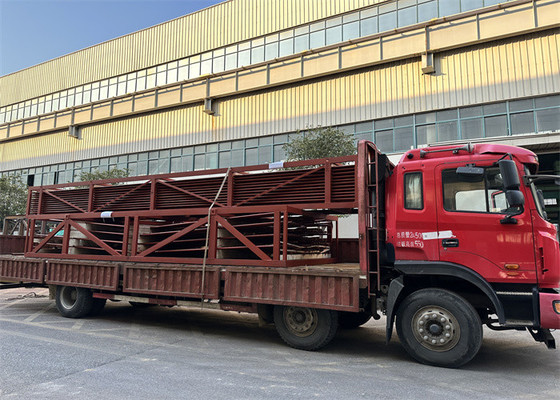

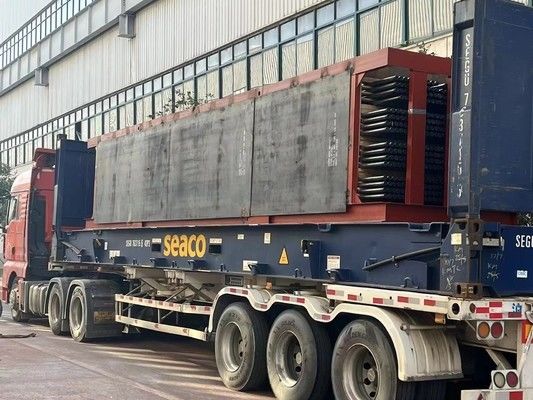

Les images ci-dessus sont des parois de membrane pour un projet en Thaïlande avec les détails des spécifications ci-dessous:
