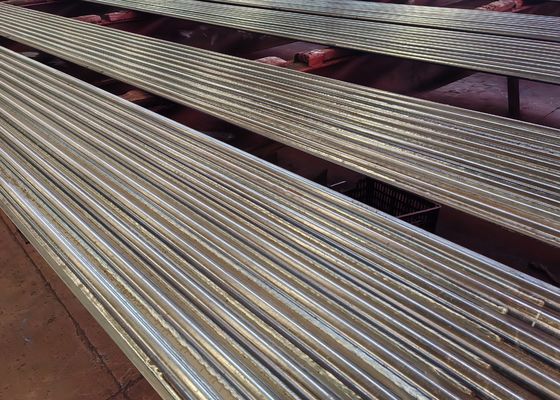

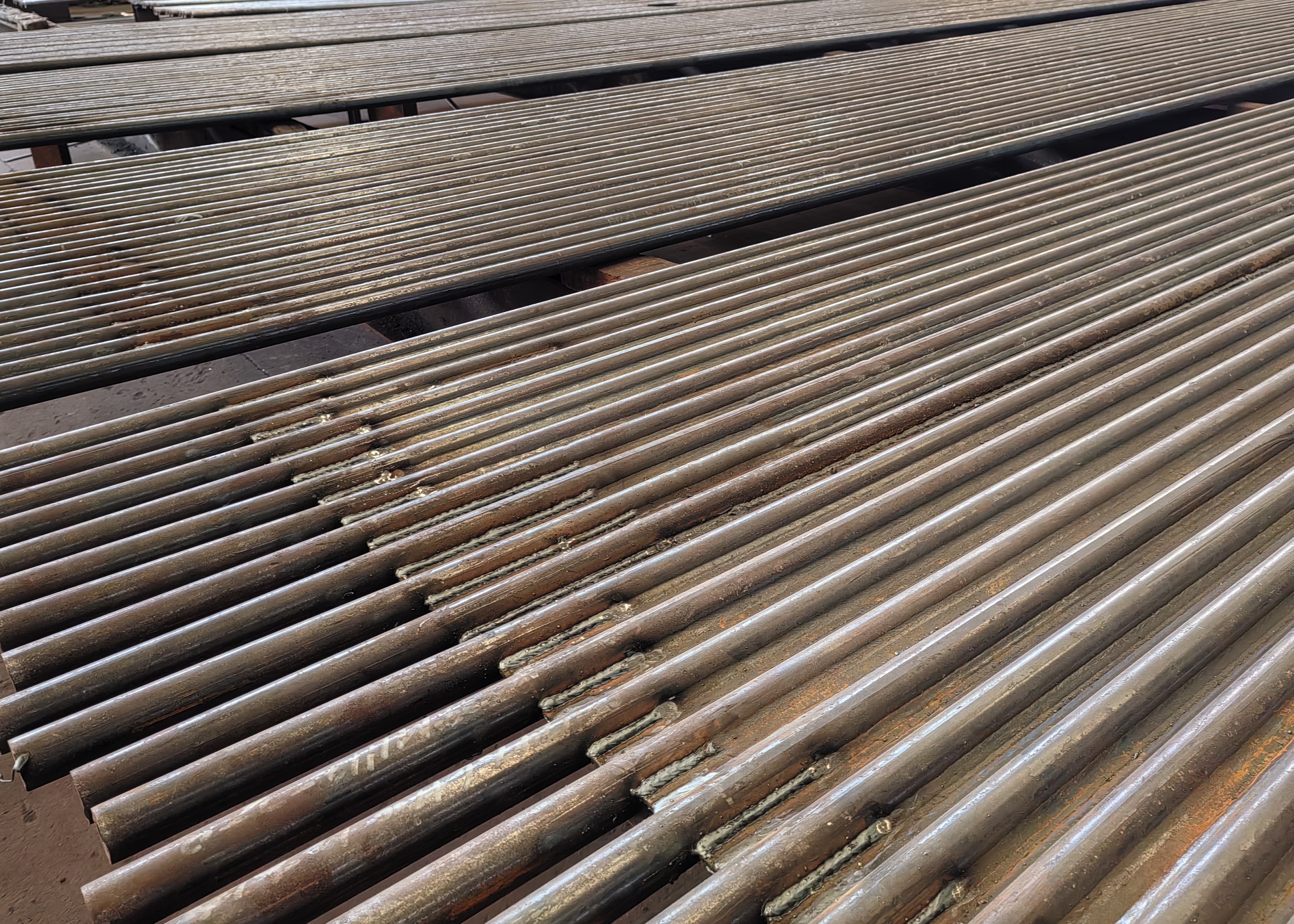

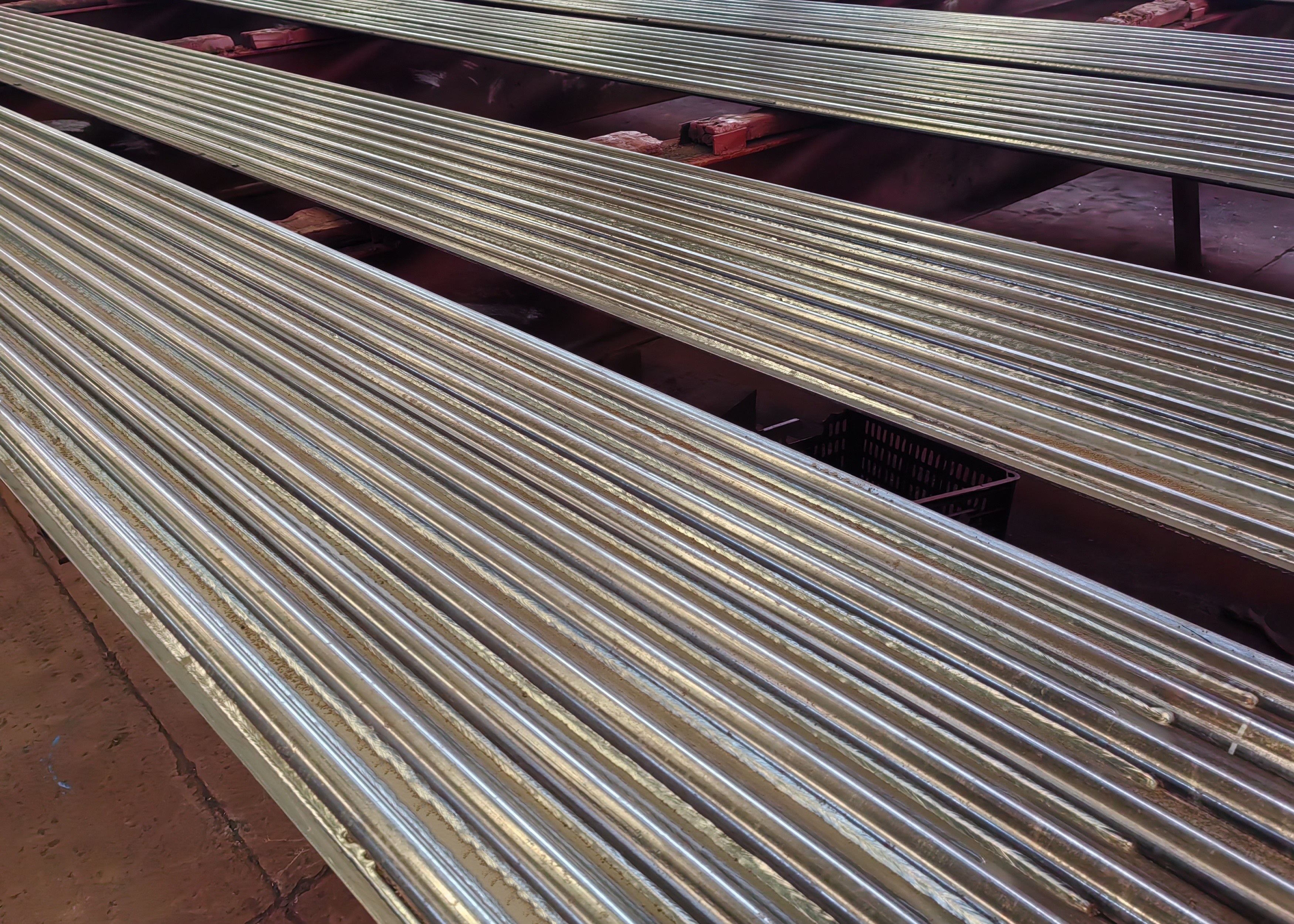

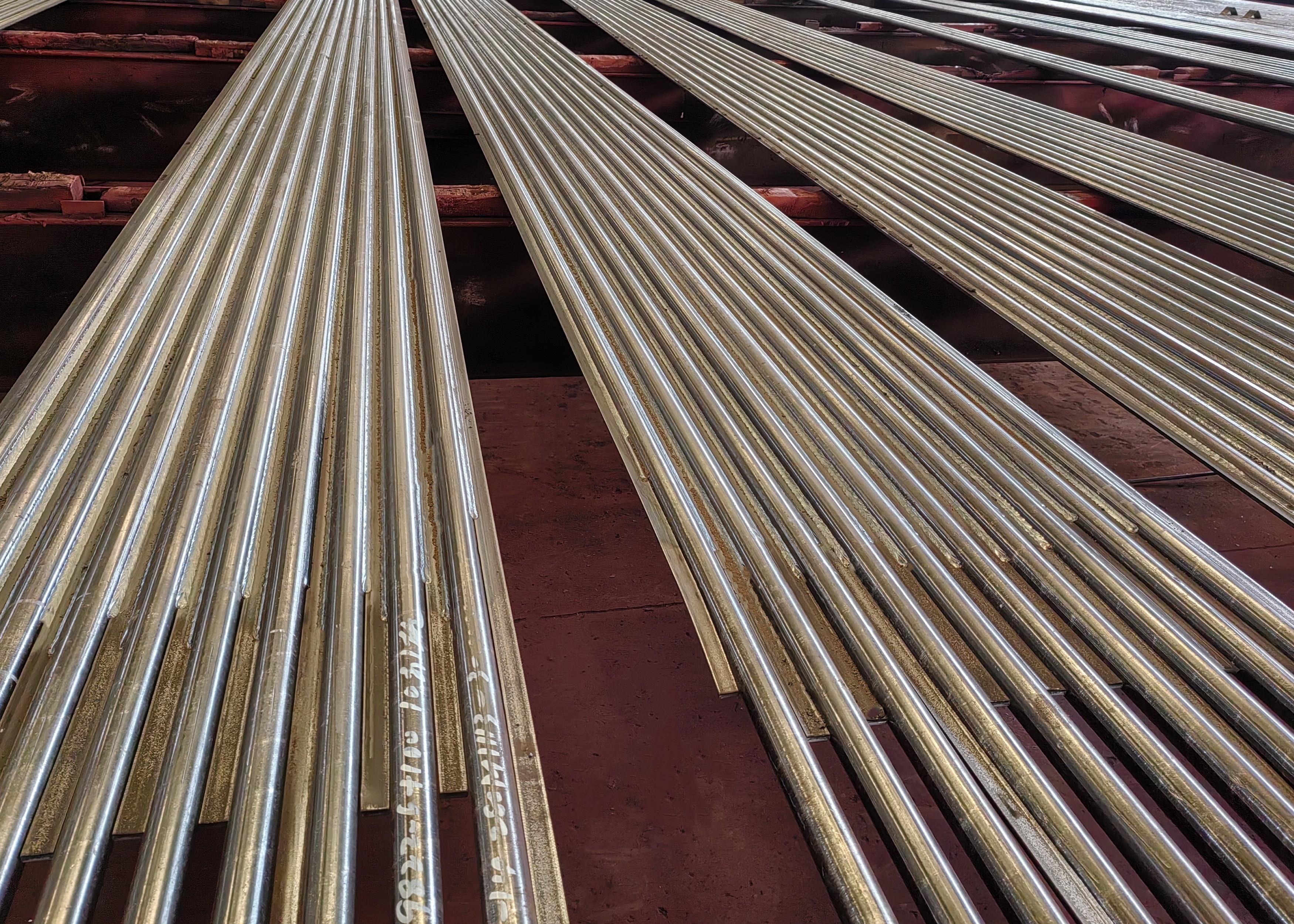

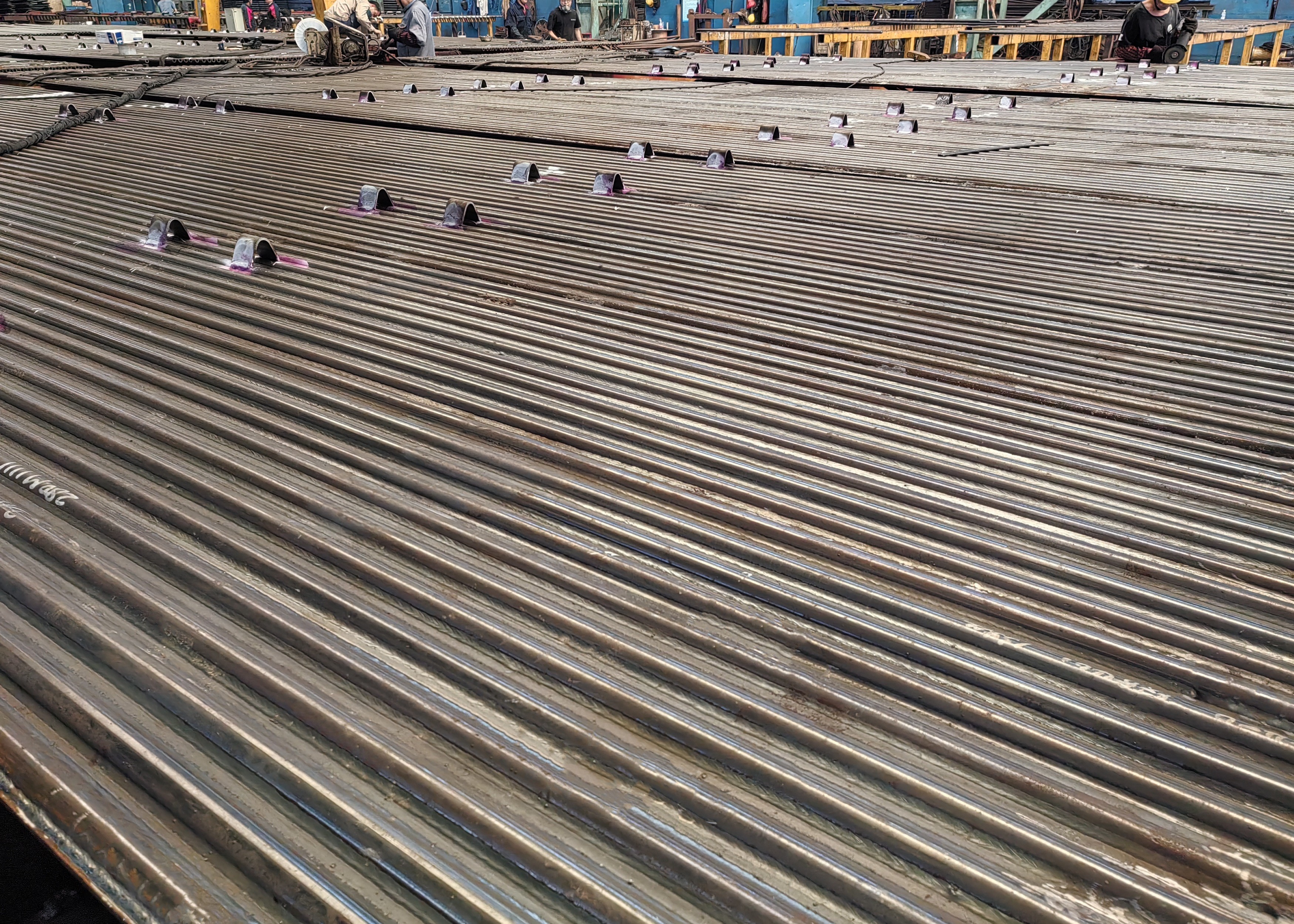

Panneau de paroi d'eau de chaudière de four en acier au carbone ébouriffé Norme ASME

La paroi de membrane de la chaudière, également connue sous le nom de paroi d'eau de membrane, fait référence à la paroi du four de la chaudière qui est soudée avec des tubes et de l'acier plat.La paroi de l'eau de la grande chaudière est essentiellement une paroi de membrane, qui présente les avantages de la simplicité, de l'économie d'acier, d'une bonne isolation thermique et d'une bonne étanchéité à l'air.donc la paroi du fourneau doit utiliser uniquement des matériaux d'isolation thermique, au lieu de matériaux réfractaires, de sorte que l'épaisseur et le poids de la paroi du four sont considérablement réduits, la structure de la paroi du four est simplifiée et le poids total de la chaudière est réduit.

classement

Selon le type de structure, il existe trois types principaux: le type de tube plat, le type de membrane et le type de tube à grincement.

La paroi de l'eau du tube est composée d'une rangée entière de tuyaux en acier sans soudure, et leur structure est la plus simple;la membrane soude la paroi de l'eau de nombreux tubes à nageoires laminés refroidis à l'eau avec soudage par points, de sorte qu'ils deviennent une surface de chauffage combiné scellée, ce qui peut non seulement améliorer l'étanchéité à l'air du four, réduire les fuites d'air, mais aussi mieux protéger la paroi du four,réduire le poids de la paroi du four, simplifier la structure; la paroi d'eau du tube d'éperon est de souder de nombreuses broches d'une longueur de 20 à 25 mm et d'un diamètre de 6 à 12 mm sur le tube mural refroidi à l'eau,et ensuite appliquer du plastique réfractaire au minerai de chrome afin de réduire l'absorption de chaleur de cette partie de la paroi d'eau et d'augmenter la température de la zone de combustion, il est adapté pour les situations où l'allumage du combustible est particulièrement difficile ou pour certains fours de décharge de scories liquides.

Selon la partie de mise en page, il existe deux types de paroi de refroidissement par eau de type mur fixé et de type mur de séparation (c'est-à-dire paroi chauffante à double face).

Le premier est en grande partie partiellement encastré dans la paroi intérieure de la paroi du four et absorbe la chaleur d'un côté, tandis que le second est en grande partie installé au milieu de la chambre du four d'une grande chaudière.,séparer le four entier en deux parties indépendantes chauffées des deux côtés.

Les fonctions
