ASME SA 210 Paroi en acier au carbone Panneau de membrane de la chaudière à eau

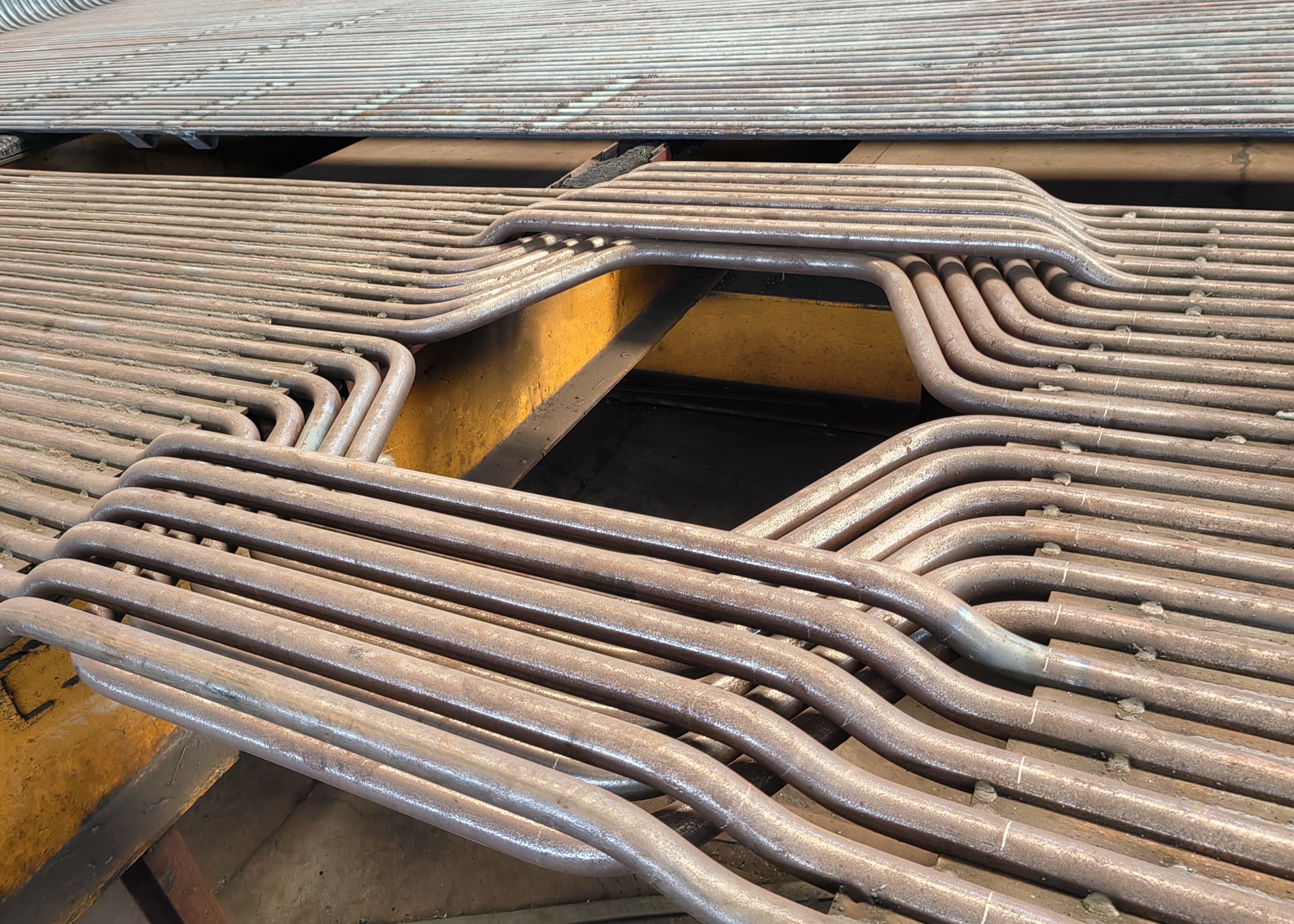

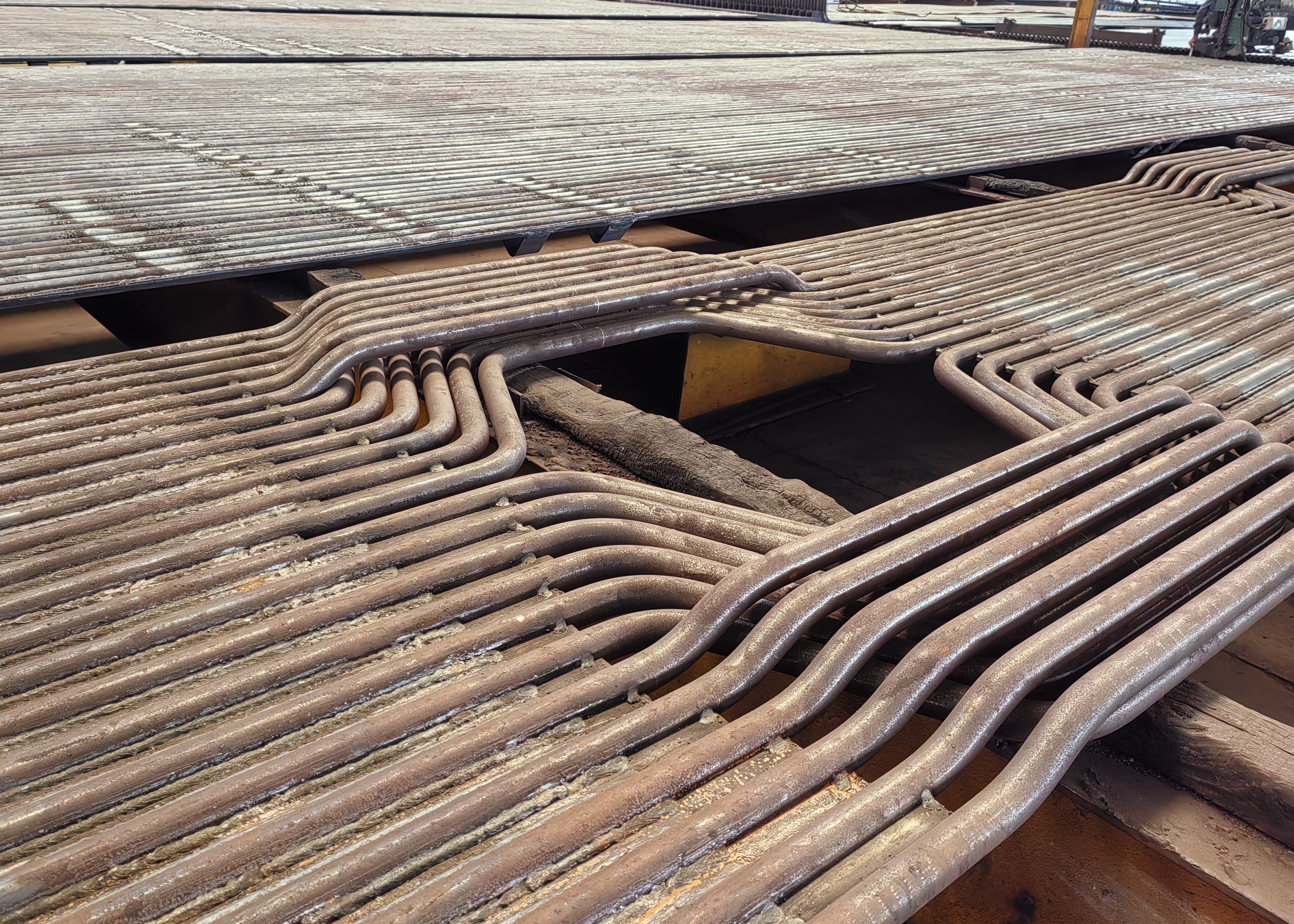

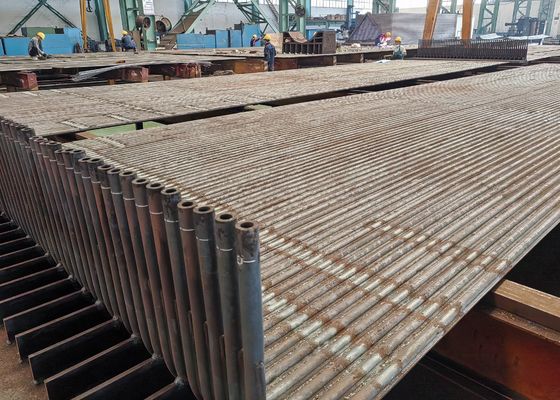

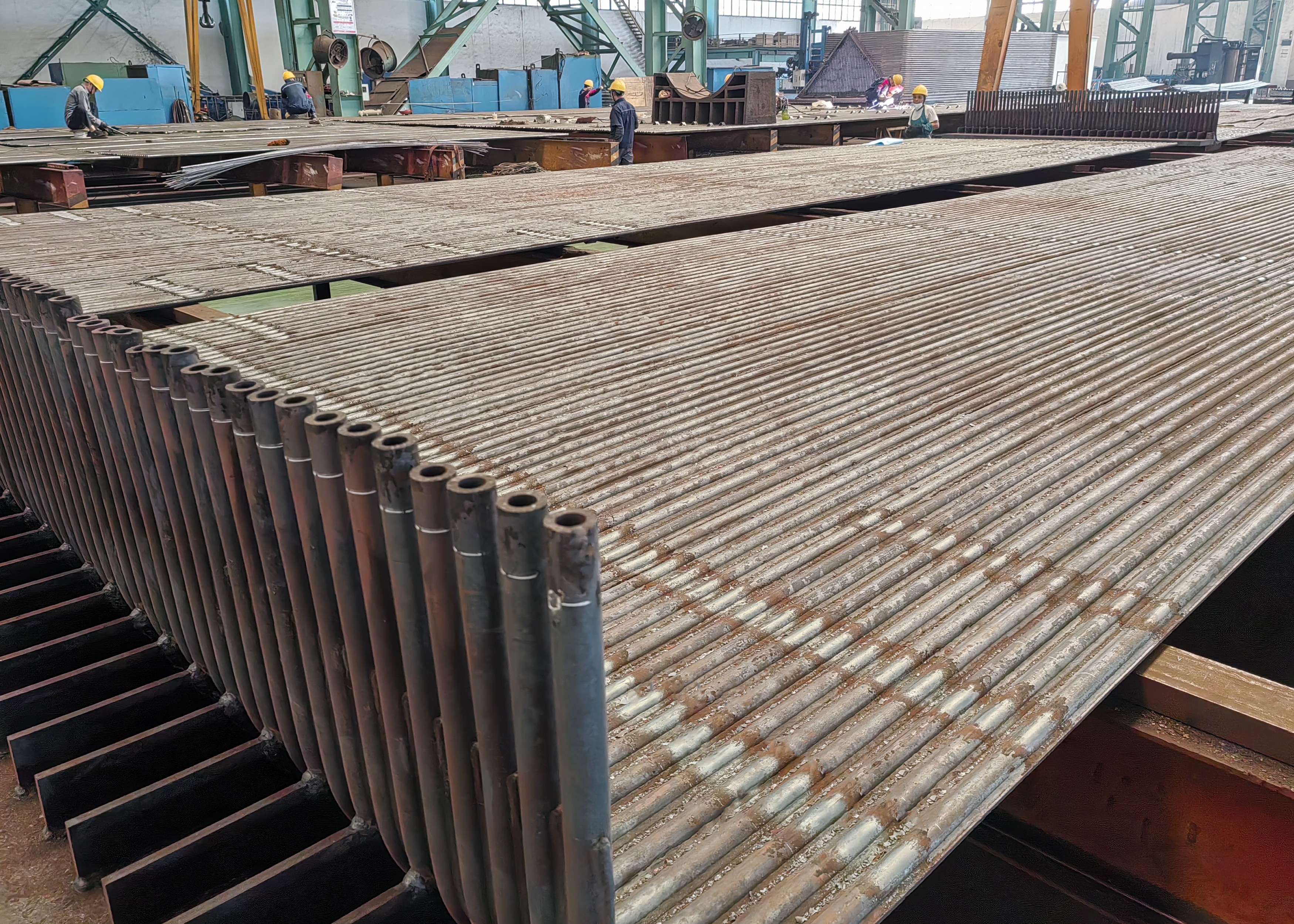

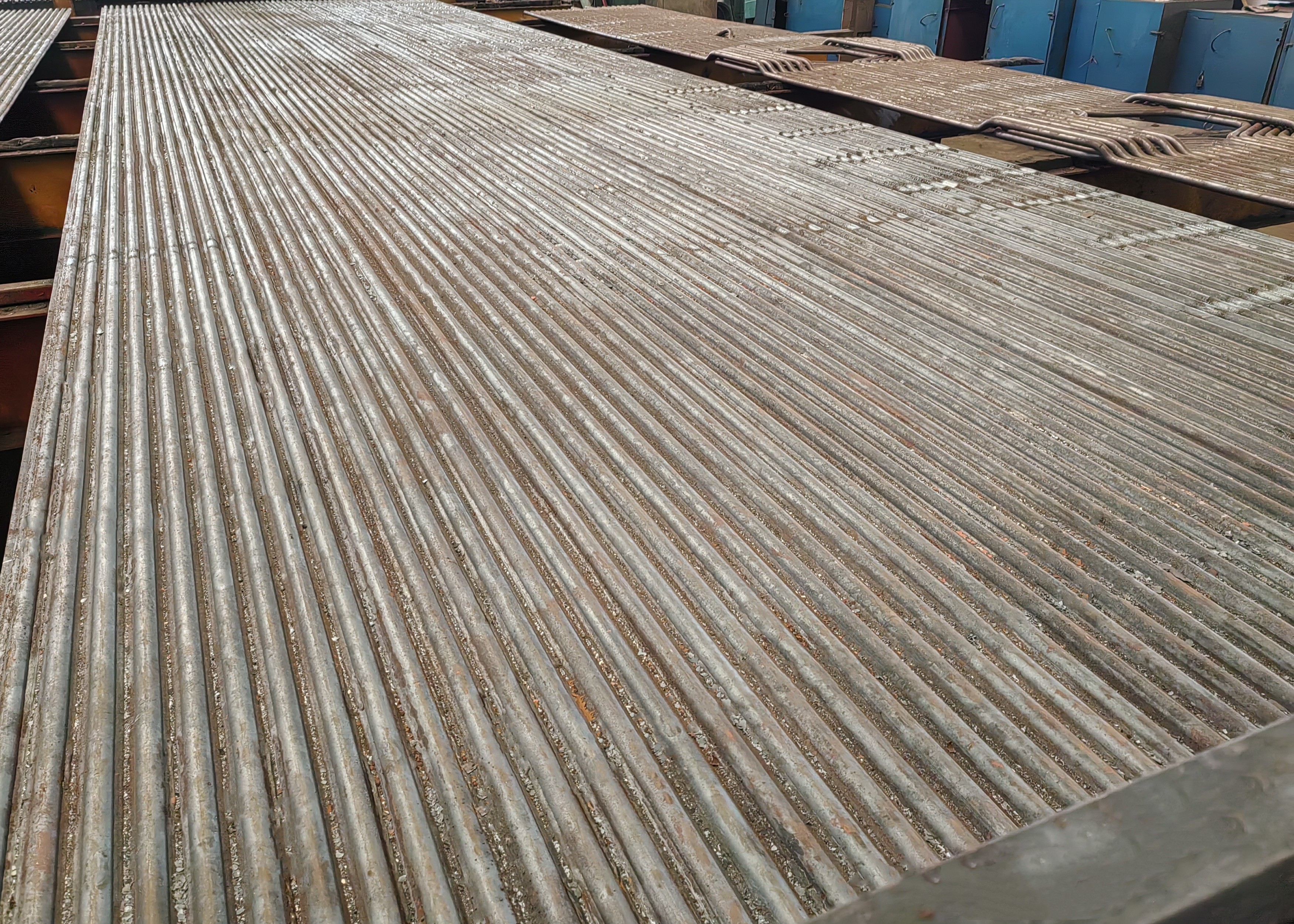

La paroi d'eau à membrane doit souder plusieurs nageoires et tubes en séquence le long de la direction longitudinale pour former une surface de chauffage entière de paroi d'eau.La taille de chaque composant est soudée selon les exigences du groupe de tuyaux en boucle circulaire, et le groupe est ensuite scellé par soudage entre le groupe pendant l'installation, de sorte que le four est étroitement entouré par une couche entière de diaphragme mural refroidi à l'eau,Cette paroi refroidie par l'eau est souvent appelée par une membrane par une paroi refroidie par l'eauL'un des avantages de la paroi d'eau à membrane est qu'elle peut être soudée dans un composant par le fabricant et qu'elle est rapide et facile à installer.

classement

Selon le type de structure, il existe trois types principaux: le type de tube plat, le type de membrane et le type de tube à grincement.

La paroi de l'eau du tube est composée d'une rangée entière de tuyaux en acier sans soudure, et leur structure est la plus simple;la membrane soude la paroi de l'eau de nombreux tubes à nageoires laminés refroidis à l'eau avec soudage par points, de sorte qu'ils deviennent une surface de chauffage combiné scellée, ce qui peut non seulement améliorer l'étanchéité à l'air du four, réduire les fuites d'air, mais aussi mieux protéger la paroi du four,réduire le poids de la paroi du four, simplifier la structure; la paroi d'eau du tube d'éperon est de souder de nombreuses broches d'une longueur de 20 à 25 mm et d'un diamètre de 6 à 12 mm sur le tube mural refroidi à l'eau,et ensuite appliquer du plastique réfractaire au minerai de chrome afin de réduire l'absorption de chaleur de cette partie de la paroi d'eau et d'augmenter la température de la zone de combustion, il est adapté pour les situations où l'allumage du combustible est particulièrement difficile ou pour certains fours de décharge de scories liquides.

Selon la partie de mise en page, il existe deux types de paroi de refroidissement par eau de type mur fixé et de type mur de séparation (c'est-à-dire paroi chauffante à double face).

Le premier est en grande partie partiellement encastré dans la paroi intérieure de la paroi du four et absorbe la chaleur d'un côté, tandis que le second est en grande partie installé au milieu de la chambre du four d'une grande chaudière.,séparer le four entier en deux parties indépendantes chauffées des deux côtés.

Avantages des parois d'eau à membrane

(1) Veiller à l'étanchéité de la paroi du four et réduire les fuites d'air de la chambre de combustion.

(2) La chambre de combustion est entièrement refroidie à l'eau, ce qui permet d'éviter le cokage en cas de combustion intensive.

(3) La capacité de stockage de chaleur est faible, la chambre de combustion se réchauffe rapidement et le refroidissement est également rapide, ce qui peut raccourcir le temps de refroidissement du démarrage et de l'arrêt de la chaudière.

(4) Il convient d'utiliser la paroi du four de pose de tuyaux, qui réduit considérablement la charge du cadre de la chaudière et est pratique pour la suspension.

(5) La capacité d'absorption thermique du tube est améliorée par rapport au tube ordinaire.

(6) Il améliore le degré de préassemblage des pièces de la chaudière, ce qui est pratique et réduit la charge de travail d'installation.
