ND Tubes d'acier à chaudière tubes à aileron économiseur tuyauterie à haute température
Product Details
| Carburant: | Chauffage à l'eau au charbon/gaz/huile | Le type: | soudage à haute fréquence |
|---|---|---|---|
| Variété d'applications: | Centrale | Spécification: | Inspection d'ASME |
| Inspection: | Inspection d'ASME | Dimension du tube: | 38.1*3.2 |
| Carburant de chaudière: | Chaleur de charbon/gaz/à charbon/eau | Le mot clé: | Le mot clé |
| Mots clés: | Paroi de membrane de la chaudière | Matériaux: | Acier au carbone/acier inoxydable |
| Utilisation: | Chaudière de la puissance Plant/CFB | ||
| Mettre en évidence |
Tubes en acier de chaudière ND,Tubes en acier de chaudière à haute température,Économiseur de tubes à nageoires à haute température |
||
Product Description

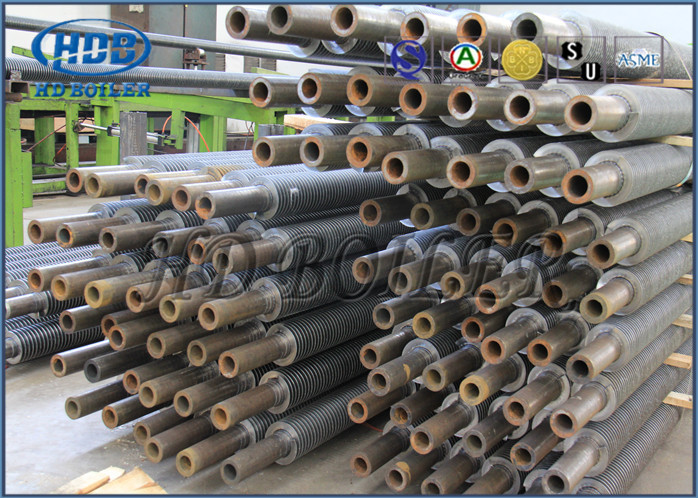

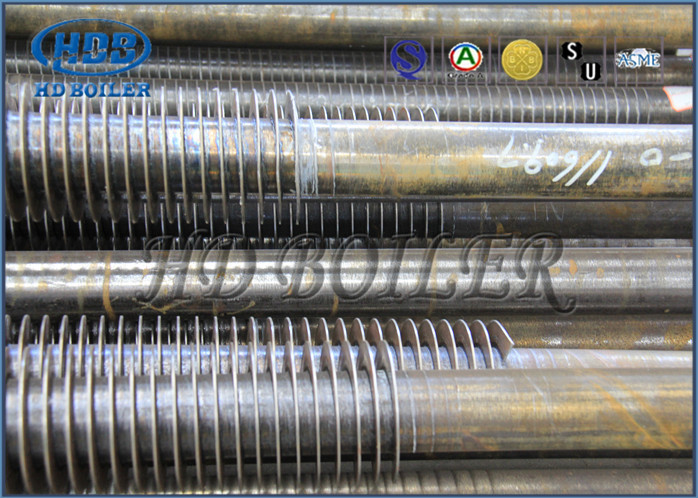

Économiseur ND Pièces à haute température en acier échangeur de chaleur en spirale
Description du produit
- 1Les échangeurs de chaleur à tubes à nageoires sont constitués d'un ensemble de tubes à coque et à nageoires.
- 2Les ailerons sont utilisés pour augmenter la surface effective des tubes des échangeurs de chaleur.
- 3Les tubes finis sont utilisés lorsque le coefficient de transfert de chaleur à l'extérieur des tubes est sensiblement inférieur à celui à l'intérieur, comme dans le transfert de chaleur d'un liquide à un gaz, de la vapeur à un gaz,comme échangeur de chaleur vapeur-air, échangeur thermique fluide/air, lorsqu'une surface étendue est nécessaire sur un seul côté du fluide ou lorsque la pression de fonctionnement doit être contenue sur un seul côté du fluide.
Paramètre technique
| Moyenne | l'air, les gaz de combustion, l'huile thermique, l'eau, la saumure, le réfrigérant, etc. |
| Température | échangeur de chaleur standard à 560 ° C par des matériaux spéciaux peut être plus élevé |
| Matériaux de tuyauterie | Acier au carbone, acier inoxydable, alliage ou matériaux spéciaux |
| Matériaux de côtes | Acier au carbone, acier inoxydable, métal non ferreux, alliage ou matériaux spéciaux |
| Isolement thermique et traitement de surface | selon les spécifications du client |
Caractéristiques
1Le corps de l'équipement peut être conçu en plusieurs modules pour assurer le fonctionnement stable et à long terme;
2. Structure compacte qui peut agrandir la zone d'échange de chaleur afin d'ajouter la zone de transfert de chaleur et moins de fuite
3. Améliorer l'efficacité du transfert de chaleur
4Disposition de la structure: en ligne ou en étages
Détails
1.Nos produits peuvent être modifiés en fonction des besoins de nos clients et de la situation.
2.nous concevons et fabriquons des tubes H-fin sûrs, fiables et efficaces.HD BOILER a également mis au point des systèmes d'assurance qualité de produits autonomes.
3La production de tubes à nageoires H est très efficace en termes de transfert de chaleur, ils sont résistants aux gaz de combustion et sont conçus pour un petit espace.
Contrôle de la qualité
| 1 | Rapport d'essai d'impact et de calcul de la résistance avec les informations sur les matériaux appliqués. |
| 2 | Rapport d'inspection 100% NDT (inspection non destructive) de la plaque, du tube et de l'électrode en acier. |
| 3 | Rapport d'inspection par rayons X, rayons γ et pénétrant liquide (couche de soudage): pour assurer la qualité de l'ensemble de la chaudière. |
| 4 | Rapport d'essai hydraulique: assurer la pression de travail et la sécurité standard. |
Présentation de l'entreprise
Fondée en 1985, la société Zhangjiagang Hua Dong Boiler Co., Ltd. (commercialisée sous le nom de HD Boiler) produit des centrales électriques, des centrales industrielles, de la chaleur usée, de l'incinération des déchets, de la biomasse;chaudières à vapeur et chaudières à chaleur organiqueEn plus d'une gamme complète de surfaces chauffantes, HD Boiler offre un service unique sur le marché, y compris la conception, la fabrication, l'installation, la mise en place et la maintenance des chaudières.entretien et remplacement des pièces sous pression des chaudières.

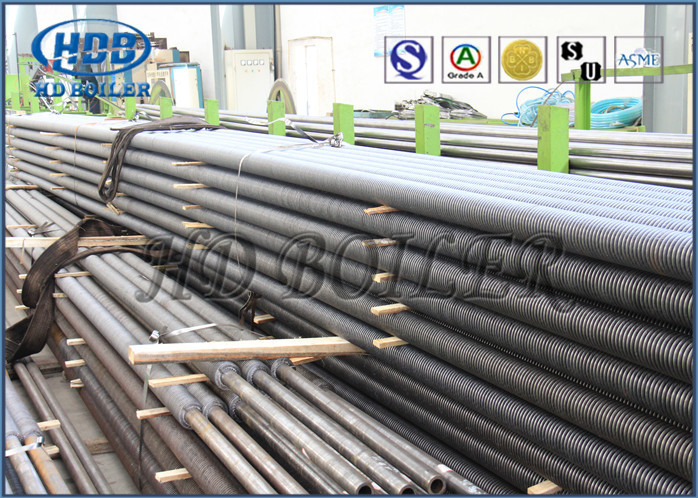

Tubes d'échangeur de chaleur soudés à la nageoire de type spirale pour chaudière économiseur d'acier allié
Tubes d'échangeur de chaleur soudés à nageoires de type spirale pour économiseur de chaudière
Introduction au projet
1L'économisateur joue un rôle clé dans la fourniture d'une efficacité thermique globale élevée de la chaudière en récupérant l'énergie de bas niveau des gaz de combustion avant qu'elle ne soit évacuée dans l'atmosphère.
2L'économisateur récupère l'énergie en chauffant l'eau d'alimentation de la chaudière.
3Les économisateurs sont essentiellement des surfaces tubulaires de transfert de chaleur utilisées pour préchauffer l'eau d'alimentation de la chaudière avant qu'elle n'entre dans le tambour à vapeur ou les surfaces du four.
4L'économiser réduit les coûts d'exploitation ou économise du carburant en récupérant de l'énergie supplémentaire des gaz de combustion.
5Les économiseurs de chaudière sont des appareils d'échange thermique avec des tubes à nageoires qui chauffent un liquide, parfois de l'eau, jusqu'à ce qu'il n'excède parfois pas le but d'ébullition du liquide.
6Nous pouvons fabriquer trois types d'économiseur de chaudière, l'économiseur à tubes nus, l'économiseur à tubes à nageoires H et l'économiseur à tubes à nageoires spirales.
Procédure
| 1 | Les économiseurs réduisent également le risque de choc thermique et de fortes fluctuations de température de l'eau lorsque l'eau d'alimentation pénètre dans le tambour ou les parois d'eau. |
| 2 | Les réglementations environnementales de plus en plus strictes limitant les émissions d'oxydes d'azote et de dioxyde de soufre peuvent également affecter la conception des économiseurs. |
| 3 | Le coefficient de transfert thermique du côté gazeux est beaucoup plus faible que celui du côté eau.la surface extérieure des tubes peut être recouverte de nageoires pour augmenter la surface de transfert de chaleur. |
| 4 | L'objectif ultime de la conception de l'économiseur est d'obtenir le transfert de chaleur nécessaire à moindre coût. |
| 5 | Un critère de conception clé pour l'économiseur est la vitesse maximale admissible des gaz de combustion. |
Les spécifications
| Nom de l'unité | Spécification (mm) |
| Pipe nue (DO) | 25 à 1650 |
| Pipe nue (épaisseur) | 2 à 40 |
| Aile (épaisseur) | 0.6 à 3.0 |
| Aile (hauteur) | 5 à 30 |
| Étendue du fil du tube à nageoires | 5 à 30 |
| Longueur du tube à nageoires | ≤ 12000 |
Matériau:Acier au carbone,alliage,acier austénitique ((Nickel et chrome ou manganèse)
Contrôle de la qualité
| 1 | Rapport d'essai d'impact et de calcul de la résistance avec les informations sur les matériaux appliqués. |
| 2 | Rapport d'inspection 100% NDT (inspection non destructive) de la plaque, du tube et de l'électrode en acier. |
| 3 | Rapport d'inspection par rayons X, rayons γ et pénétrant liquide (couche de soudage): pour assurer la qualité de l'ensemble de la chaudière. |
| 4 | Rapport d'essai hydraulique: assurer la pression de travail et la sécurité standard. |
Présentation de l'entreprise
Fondée en 1985, la société Zhangjiagang Hua Dong Boiler Co., Ltd. (commercialisée sous le nom de HD Boiler) produit des centrales électriques, des centrales industrielles, de la chaleur usée, de l'incinération des déchets, de la biomasse;chaudières à vapeur et chaudières à chaleur organiqueEn plus d'une gamme complète de surfaces chauffantes, HD Boiler offre un service unique sur le marché, y compris la conception, la fabrication, l'installation, la mise en place et la maintenance des chaudières.entretien et remplacement des pièces sous pression des chaudières.
