3mm-25mm soudé chaudière de tuyau à aileron spirale pour le flux de chaleur OEM
Product Details
| Type de société: | le fabricant | Matériau de la nageoire: | Acier au carbone ou aluminium |
|---|---|---|---|
| Forme des nageoires: | Carré ou rectangulaire | Portée de l'application: | Chaudière industrielle, chaudière de centrale électrique |
| Variété d'applications: | Échange de chaleur | Taille: | Personnalisé |
| Mettre en évidence |
chaudière à tubes à nageoires de 25 mm,chaudière à tubes à nageoires OEM,Tube d'aileron de spirale de chaudière |
||
Product Description
| Produit: |
Tubes à nageoires en spirale |
|
| Matériel: | en aluminium;de cuivre"alliage | |
| Pays d'origine: | Shanghai, en Chine | |
| Pour les pièces détachées: | 5 tonnes | |
| Délai de livraison: | 35jours après l'envoi du courrier postal et le paiement anticipé au port de Shanghai | |
| Taille du tube nu: | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | |
| Plongée des nageoires: | 3 mm à 25 mm | |
| D'autresTaille: | 9 mm à 25 mm |
élément de transfert de chaleur à haut rendement avec nageoires en spirale. Les surfaces étendues (nageoires) peuvent être solides ou dentelées et avoir jusqu'à dix
de fois plus de surface de transfert de chaleur qu'un tube nu.
HF Fined Tube est un enroulement en spirale de nageoires en acier qui est soudé en continu sur le tuyau en acier par résistance à haute fréquence
soudage (HFERW). Un courant à haute fréquence est introduit dans la pièce, la surface de contact de soudage est fondue ou semi-fondue
par résistance thermique, puis une pression appropriée est appliquée à la surface de contact de soudage pour compléter le soudage des nageoires
Il en résulte un tube à nageoires uniformes, propres et continues, combiné sans matériau de soudage supplémentaire, pour un soudage très efficace.
résistance au débit thermique et à la corrosion.

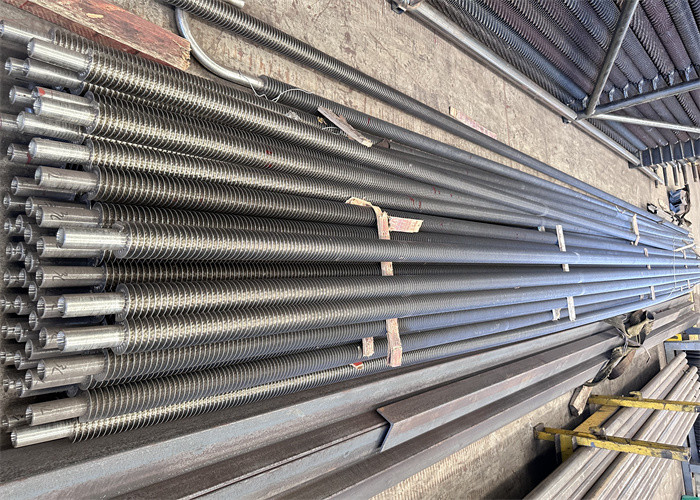

Le tube à nageoires spirales soudés à haute fréquence est l'un des tubes à nageoires spirales les plus utilisés.
Détails rapides sur les tubes à ailerons HF:
Matériau du noyau du tube:
1Acier au carbone: A106 / A179 / A192 / A210 etc.
2L'acier inoxydable: TP304/304L, TP316/TP316L, TP347 etc.
3Acier allié: P5, T5, P9, T9, T11, T22
Matériau des nageoires:
1- d'aluminium (Alu.1100, Alu.1060)
2- Le cuivre.
3. acier
Taille du tube de 1,00" à 15,75" OD
Hauteur des ailerons de 0,3 mm à 49,50 mm
Largeur du segment de nageoire 5/32′′ ou 5/16′′
Épaisseur de nageoire 0,8 mm ~ 4,0 mm
Pénombre de nageoires de 1 à 20 nageoires par pouce
Protection de surface: les deux extrémités nues doivent être en zinc ou en aluminium métallisé par revêtement d'un système d'arc électrospray.
Les accessoires: boîtes de support pour tubes, pinces ou boîtes d'espacement (matériaux: aluminium, zinc et acier inoxydable).

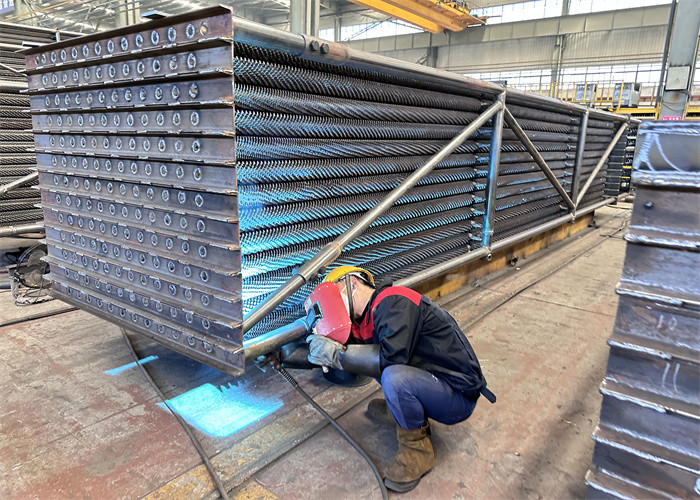

Fabrication
Le tuyau à nageoires spirales de soudage à haute fréquence et à haute fréquence est l'un des tuyaux à nageoires spirales les plus utilisés chez HDB.Il est largement utilisé dans l'énergie, la métallurgie,Récupération de la chaleur des déchets de l'industrie du ciment et de l'industrie pétrochimique.La soudure à haute fréquence du tuyau à nageoires en spirale est dans la ceinture d'acier enroulant le tuyau d'acier en même temps
, en utilisant l'effet de peau et l'effet de proximité du courant à haute fréquence, la courroie d'acier et la surface extérieure du tuyau en acier sont chauffés jusqu'à l'état plastique ou à la fusion,et la soudure est terminée sous une certaine pression de la ceinture en acier enroulée.Ce soudage à haute fréquence est en fait un soudage en phase solide.Il est plus avancé en termes de qualité du produit (le taux d'adhésion des ailerons est élevé), jusqu'à 95%), productivité et automatisation.
Les spécifications
1) Ajoutez la zone d'échange de chaleur et réduisez le nombre de tubes, augmentez également la zone de section de débit de fumée pour réduire la vitesse de fumée et l'abrasion.
2) Le tube à nageoires de type H peut être fabriqué en double tube à nageoires de type H, haute rigidité pour s'adapter à une longue rangée de tubes.
L'économiseur à nageoires de type H est disposé en ligne pour faire de l'espace de nombreuses petites zones, avec un débit d'air moyen pour réduire l'abrasion.
4) Avec un canal droit pour obtenir le meilleur effet de soufflage des cendres.
5) La structure compacte pour réduire le poids et le coût de fabrication.
| Matériau du tube de base | Acier inoxydable, acier au carbone, acier allié, alliage de cuivre, aluminium,SA179 |
| Matériau des nageoires | Aluminium, alliage de cuivre, acier inoxydable, acier au carbone |
| La norme | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
| Profondeur des nageoires | 0.5-3 mm |
| Surdose du tuyau de base | 12.7 à 18 mm |
| Nageoires par pouce | Numéros 8-20 (à la demande du client) |
| Exigence de test | Test des propriétés physiques, analyse de la composition chimique, test non destructeur, autre inspection et test selon les exigences du client. |
| Application du projet | Il s'agit d'un appareil de refroidissement à air, de refroidisseur à charge, de condensateur, d'évaporateur, de refroidisseur à fluide, de refroidisseur à gaz, de refroidisseur à huile, de radiateur, de réfrigérateur, d'échangeur de chaleur de vapeur à air, de superchauffeur, etc. |
Informations sur la société
HD Boiler, créée en 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (commercialisée sous le nom de HD Boiler), est un fabricant industriel professionnel, produisant des chaudières utilitaires, des chaudières industrielles, des chaudières de chauffage et des chaudières de chauffage.Chaudière HRSG et toutes sortes de pièces de chaudière, tels que les panneaux de paroi d'eau, les économiseurs, les préchauffants d'air, les superchauffeurs, les en-têtes, les tubes à nageoires en spirale, les tubes à nageoires H, les tuyaux de chaleur, etc. HD Boiler est situé dans le parc industriel de Dong Lai,banlieue est de Zhang Jia Gang CityL'usine est située à environ 150 km de l'autoroute vers le port de Shanghai ou à 60 km de la route d'État vers Suzhou ou Wuxi, avec un transport facile et rapide dans toutes les directions.
