Réglage de la température de l'air
Product Details
| Carburant: | Chauffage à l'eau au charbon/gaz/huile | Le type: | Soudure à l'arc électrique submergée automatique |
|---|---|---|---|
| Variété d'applications: | Centrale | Spécification: | Inspection d'ASME |
| Inspection: | Inspection d'ASME | Dimension du tube: | 38.1*3.2 |
| Carburant de chaudière: | Chaleur de charbon/gaz/à charbon/eau | Le mot clé: | Le mot clé |
| Mots clés: | Paroi de membrane de la chaudière | Matériaux: | Acier au carbone/acier inoxydable |
| Utilisation: | Chaudière de la puissance Plant/CFB | ||
| Mettre en évidence |
90T/H chaudièreMembrane mur d'eau,Paroi de membrane de chaudière ASME,Paroi de membrane de la chaudière selon la norme CE |
||
Product Description

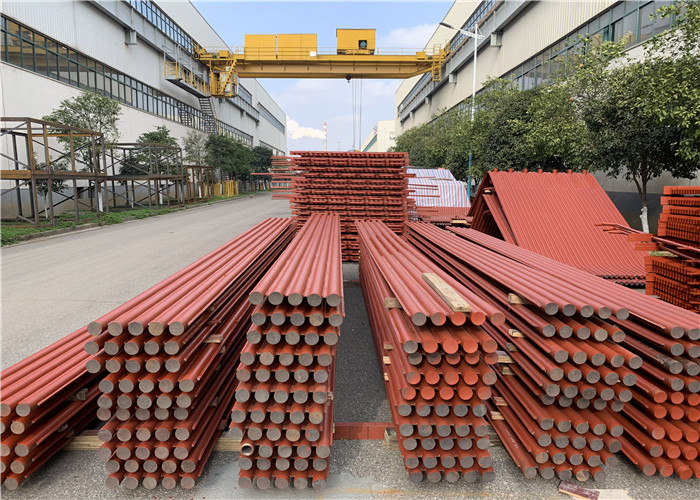

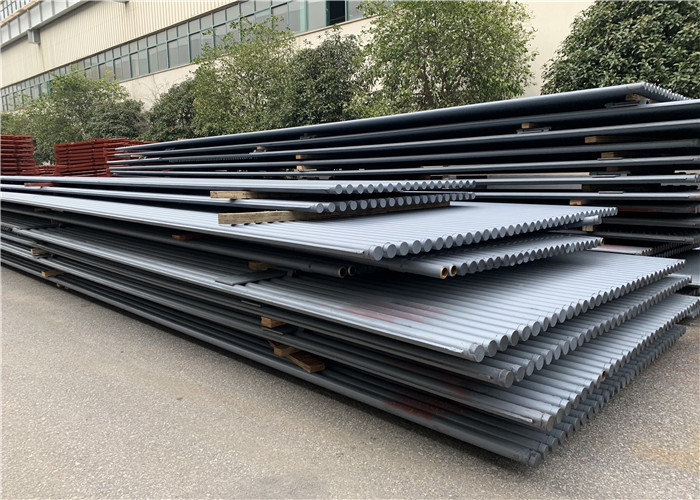

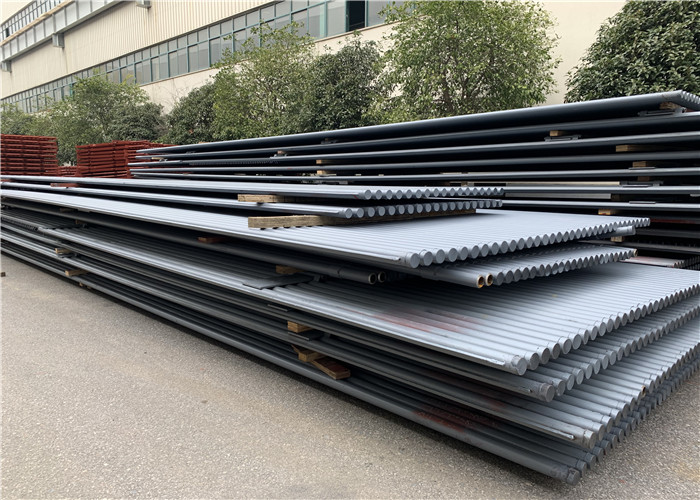

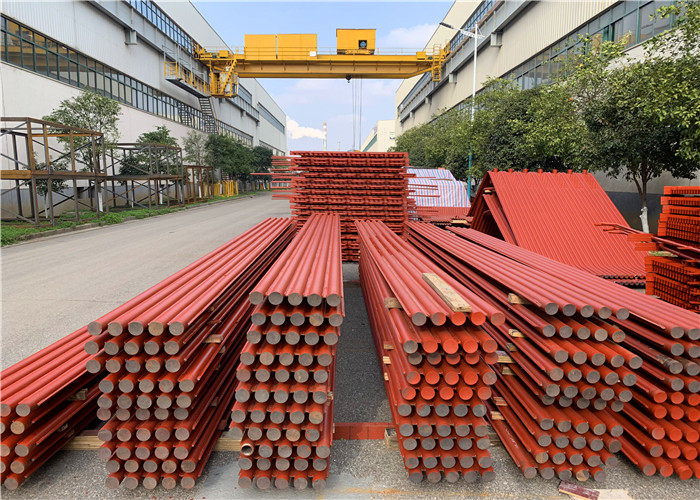

Système de refroidissement par eau de chaudière à membrane de 90 T/H
Introduction au projet
HDB fournit des panneaux muraux de remplacement, des ouvertures de brûleurs, des ports d'inspection et des portes pour les chaudières utilitaires et industrielles.Notre mur d'eau à membrane est fabriqué avec des matières premières de haute qualité et des équipements de production contemporains dans notre unité de fabrication avancéeLa gamme proposée est disponible en différentes tailles, formes et spécifications, selon les exigences de nos clients estimés.
Les parois d'eau de chaudière sont des parois de membrane qui sont constituées de tubes soudés entre eux avec ou sans bande métallique entre eux.Les tubes à paroi d'eau sont également appelés section d'évaporateur; elles contiennent de l'eau, principalement sous forme liquide, qui s'évapore progressivement à mesure qu'elle monte dans la chaudière.
Avantages du mur à membrane
1) Garantir l'étanchéité des parois du four et réduire la fuite d'air de la chambre de combustion.
2) Pour obtenir le refroidissement complet par eau de la chambre de combustion, et la membrane de la paroi de l'eau des accessoires de la chaudière est avantageuse pour prévenir le coke sous la condition de cuisson supplémentaire.
3) La capacité de stockage thermique est faible, le réchauffement de la chambre de combustion est rapide et le refroidissement est également rapide, ce qui pourrait raccourcir le temps de refroidissement du démarrage de la chaudière et de l'arrêt du four.
4) Il est bon d'adopter un mur refroidi à l'eau soutenu par le haut et cela pourrait réduire la charge du cadre de la chaudière, ce qui est bénéfique pour le surplomb.
5) Comparé aux tubes nus, la paroi d'eau à membrane améliore la capacité d'absorption thermique des tubes.
6) La paroi d'eau directe de la chaudière pourrait améliorer le degré de combinaison préliminaire des pièces de la chaudière et réduire la charge de travail d'installation.
Pour les autres
| 1 | Les panneaux de paroi d'eau sont utilisés dans les chaudières de récupération de chaleur résiduelle. |
| 2 | Nous fabriquons des panneaux muraux d'eau, ils sont fabriqués à partir de tubes en acier au carbone selon les dessins et les spécifications des clients. |
| 3 | Une attention particulière est portée à l'ovalité et à l'amincissement de la partie courbée pendant la fabrication. |
| 4 | Nous fabriquons et fournissons une gamme complète de panneaux de mur d'eau. |
| 5 | Les tubes que nous proposons sont connus pour résister à une forte pression interne, car une bande continue de matière de nageoires est enroulée en spirale sur le tube. |
| 6 | Ces tubes sont connus pour fournir de la chaleur uniformément, ce qui entraîne une production de chaleur accrue. |
| 7 | La fonction principale des panneaux muraux d'eau dans une chaudière est d'absorber la chaleur générée par une flamme ou une cheminée à haute température et de générer de la vapeur ou de l'eau chaude dans des tubes,donc pour réduire la température dans la chambre. |
Application du projet
| 1 | Économie d'énergie protection environnementale fournisseur de Chine membrane mur d'eau pour chaudière CFB sont des parois de membrane qui sont constituées de tubes soudés entre eux avec ou sans une bande métallique entre eux. |
| 2 | Ces parois forment l'enceinte de la chambre de combustion du charbon. |
| 3 | Les tubes à paroi d'eau sont également appelés section d'évaporateur; ils contiennent de l'eau principalement sous forme liquide qui s'évapore progressivement à mesure qu'elle monte dans la chaudière. |
Nom de l'entreprise
| 1 | Contrôle de la pénétration de la soudure pour satisfaire aux exigences mécaniques et de transfert de chaleur Contrôle de la déformation à des tolérances acceptables. |
| 2 | Les panneaux nécessitent habituellement un redressement en atelier après soudage et traitement thermique.La question à répondre est de savoir si l'atelier peut alors satisfaire aux tolérances dimensionnelles requises pour une installation réussie sur le site.? |
| 3 | Les procédures de manutention existantes peuvent-elles être utilisées telles quelles sans ajouter des contrôles excessifs qui ajouteront des coûts et des délais? |
| 4 | L'importance du préchauffage et de son entretien au cours du processus de soudage pourrait entraîner un certain nombre de problèmes de manutention et de traitement en atelier qui augmenteront considérablement les coûts. |
Matériau et disposition de la membrane/paroi d'eau:
Le four et le toit sont constitués d'une paroi d'eau à membrane et accrochés à la structure en acier par un suspenseur suspendu supérieur de la tête supérieure refroidie par eau.La surface d'intersection du four est de 3170 × 5290 mm2 et l'élévation du four supérieur est de 28877 mmLa paroi de l'eau de la membrane est constituée d'acier plat soudé φ60×5 et 6×45. La chambre de combustion est faite d'un tube en acier φ60×4 et soudé avec une broche pour fixer le matériau réfractaire.La partie supérieure de la chambre de combustion est reliée à la paroi d'eau de la membrane du fourLa partie inférieure est reliée à une chambre à vent de refroidissement par eau et à un distributeur d'air de refroidissement par eau.La chambre à vent de refroidissement par eau est composée d'un tube en acier φ60 et soudé avec des broches pour fixer le matériau réfractaireLe distributeur de refroidissement de l'eau est soudé avec un tube en acier φ60 et un plan en acier 6X45.
Le fourneau divise le circuit de circulation de l'eau gauche, droite, avant et arrière.Installez la vanne de soufflage sous la tête inférieure pour souffler périodiquement vers le bas.
