Préchauffage à l'air par chaudière en acier au carbone verticale APH Économiseur pour centrales thermiques
Product Details
| Couleur: | Exigences du client | Application du projet: | Chaudière |
|---|---|---|---|
| Pression: | Basse/haute pression | Efficacité: | Jusqu'à 80% |
| Matériel: | Acier au carbone | Mots clés: | Préchauffage à l'air par chaudière |
| Mettre en évidence |
Préchauffeur d'air de chaudière verticale,Préchauffage de l'air par chaudière APH,Préchauffage et économisateur d'air |
||
Product Description

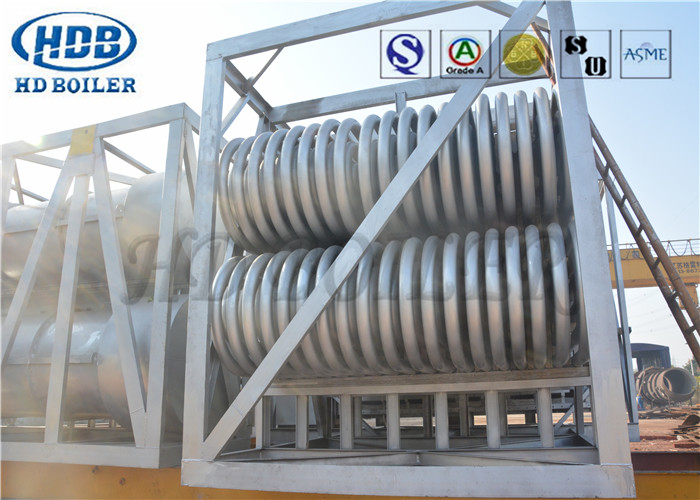

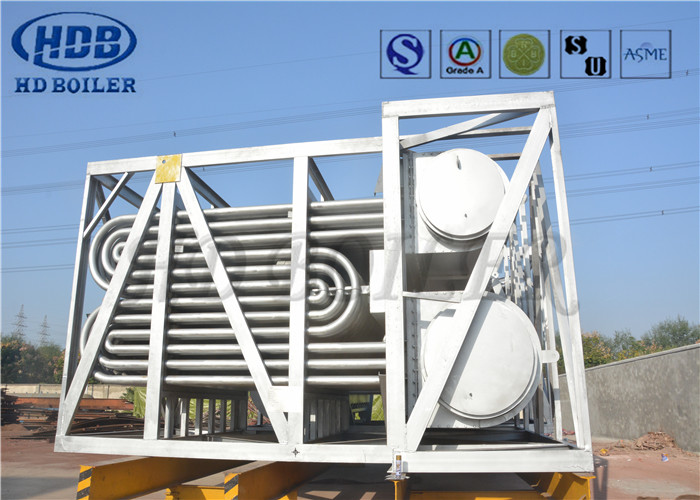

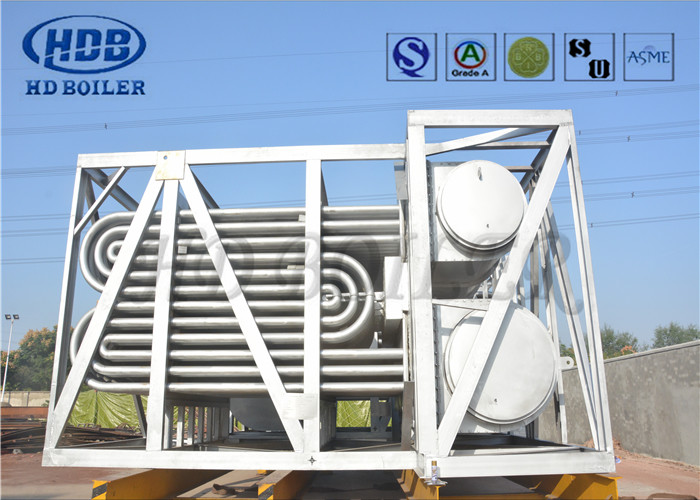

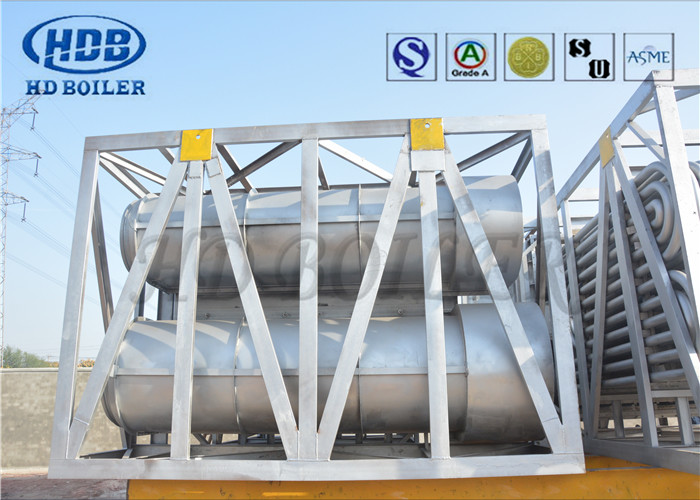

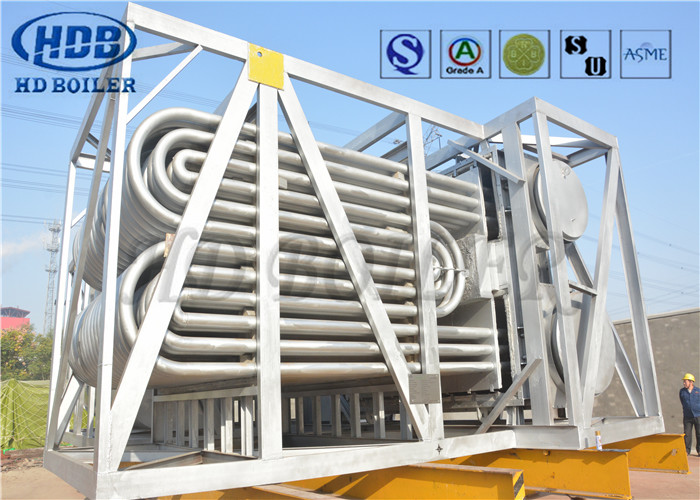

Structure verticale Préchauffage de l'air par chaudière en acier au carbone pour centrales thermiques
Le préchauffage à l'air (APH) est un échangeur de chaleur de type coque et tube utilisé pour préchauffer l'air qui est alimenté dans la chaudière ou les fours pour la combustion des combustibles.L'objectif principal du préchauffage à air est d'extraire la chaleur résiduelle des gaz de combustion qui quittent la chaudièreIl existe deux types de préchauffeurs d'air utilisés dans les générateurs de vapeur dans les centrales thermiques: l'un est un type tubulaire intégré dans les conduits de gaz de combustion de la chaudière,et l'autre est un préchauffage à air régénérateurIls peuvent être disposés de manière à ce que le gaz circule horizontalement ou verticalement sur l'axe de rotation.
Les spécifications
| Matériel | Acier au carbone ou équivalent |
| La structure | verticale |
| Tubes | Tubes émaillés ou sans couture |
| Surdose par tube | Personnalisé |
| Épaisseur de l'émail | 0.34+/- 0,06 mm |
| Taille | Conception sur mesure |
| Marque | L'ORL |
| Les commentaires | Les commandes sur mesure sont également acceptées. |
| Processus de fabrication | Matériau→Ingot → laminage à chaud/froid→ Traitement thermique ((Normalité + trempage) → Inspection→Coupe→Perçage de tuyaux→Soudage→Essai d'étanchéité→Peinture→Emballage |
Le préchauffage à air est destiné à récupérer la chaleur des gaz de combustion (gases d'échappement) de la chaudière afin d'améliorer l'efficacité de celle-ci.En outre, les gaz sont envoyés à la cheminée ou à la pile à température réduite de sorte que la conception des conduits et de la pile devient simplifiéeIl contrôle également la température des gaz sortant de la pile.
| Spécification pour échangeur de chaleur tubulaire | |
| Matériel | Matériau facultatif: acier inoxydable 304, 316L, acier duplex 2205, 2507, acier au carbone, titane pur, zirconium, Hastelloy, etc. |
| Tuyaux | Le nombre de points de contact doit être supérieur ou égal à: |
| Zone de l'échangeur de chaleur | 0.1m2- 1000m2 |
| Type d'installation | L'écart entre les niveaux d'alimentation |
| Norme à transporter | Le code ASME |
Différents types
Pour l'utilisation dans les générateurs de vapeur (chaudières) dans les centrales thermiques des centrales électriques utilitaires, il existe deux types de conception des préchauffeurs d'air.L'un est un type tubulaire intégré dans la sortie de la chaudière Flue_gas ductation et un autre est du type régénératif connu sous le nom Ljungstrom (du nom de l'inventeur) régénérative Air Pre Heater ((RAPH)Il peut s'agir d'un type rotatif, horizontal (très courant dans les services publics de production d'électricité) ou vertical.
Caractéristiques de construction
1Le rotor vertical du même est soutenu par de gros roulements de poussée sur le côté inférieur et a une lubrification au bain d'huile refroidie par l'eau circulant dans les bobines à l'intérieur du bain d'huile.Cet arrangement est fait pour le refroidissement de l'arbre comme cette fin du rotor vertical est sur l'extrémité chaude de la conduite ainsiL'extrémité supérieure du rotor a un roulement à rouleaux simple pour maintenir l'arbre tournant en position verticale uniquement.
2Le rotor est construit sur l'arbre vertical avec des supports radiaux et des cages pour maintenir les paniers en position.Des plaques d'étanchéité renouvelables radiales et circonstancielles sont également fournies pour éviter les fuites de gaz ou d'air entre les secteurs ou entre le conduit et le boîtier., alors qu'il est en rotation.
