Tubes de chaudière en forme de H en acier inoxydable en aluminium
Product Details
| Type de société: | le fabricant | Matériau de la nageoire: | Acier au carbone ou aluminium |
|---|---|---|---|
| Forme des nageoires: | Carré ou rectangulaire | Portée de l'application: | Chaudière industrielle, chaudière de centrale électrique |
| Variété d'applications: | Échange de chaleur | Taille: | Personnalisé |
| Mettre en évidence |
Tubes à nageoires de chaudière industrielle,Tubes à nageoires de chaudière ODM,H Forme du tube de chaudière inoxydable |
||
Product Description
Échangeur de chaleur à tubes à aileron de chaudière de centrale électrique certifiée ASME
Description du produit
Les tubes H-fin ont deux disques en acier, avec des tubes fluorescents soudés symétriquement pour former des nageoires (nageoires de morceau de papillon) créant une forme qui ressemble un peu à la lettre "H",créer une économie d'énergie efficace, surface de chauffage d'extension.
Les tubes H-fin présentent également un taux élevé de soudures par fusion et une résistance à la traction de la soudure.
Nos produits peuvent être modifiés en fonction des besoins de nos clients et de la situation. Nous concevons et fabriquons des tubes H-fin sûrs, fiables et efficaces.HD BOILER a également mis au point des systèmes autonomes d'assurance qualité des produitsLa production de tubes à nageoires H est très efficace en termes de transfert de chaleur, ils sont résistants aux gaz de combustion et sont conçus pour un petit espace.
| Paramètres techniques | Le degré élevé de nageoire de 0 à 16 mm (ou le diamètre extérieur de nageoire de φ25 à φ75); L'envergure des nageoires est de 2,0 à 5,0 mm; la longueur du tube de nageoires est de 0,5 à 14 m. |
| Tubes à ailerons en laminage mono métallique | d'aluminium pur 1060 ou d'alliage d'aluminium 60636061. Le diamètre extérieur doit être inférieur à 40 mm. |
| Tubes à aileron à double laminage métallique | Protection à base de tubes contre la couche externe d'aluminium Les tubes,résistants à la corrosion, à base de tubes peuvent être faits de tubes en acier au carbone,en plus de l'acier inoxydable. Tubes en acier et en cuivre peuvent également être utilisés, ainsi que tubes en alliage de titane |
| Le paquet | Les tubes à nageoires en aluminium sont bien emballés dans une pellicule plastique à l'intérieur et le cadre en acier à l'extérieur |
Fabrication

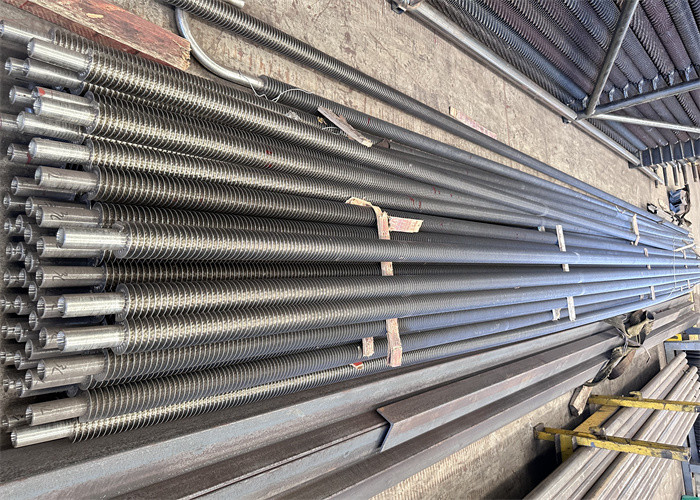

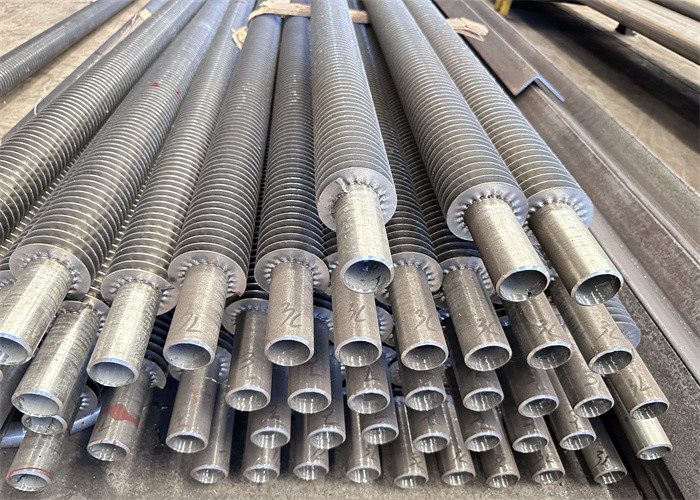

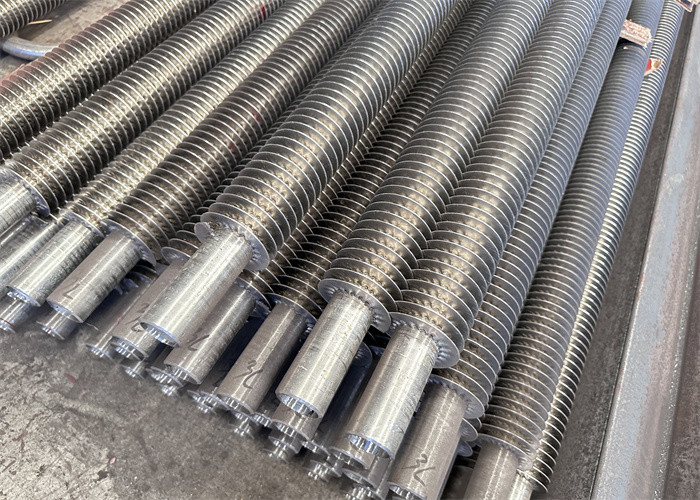

Le tuyau à nageoires spirales de soudage à haute fréquence et à haute fréquence est l'un des tuyaux à nageoires spirales les plus utilisés chez HDB.Il est largement utilisé dans l'énergie, la métallurgie,Récupération de la chaleur des déchets de l'industrie du ciment et de l'industrie pétrochimique.La soudure à haute fréquence du tuyau à nageoires en spirale est dans la ceinture d'acier enroulant le tuyau d'acier en même temps
, en utilisant l'effet de peau et l'effet de proximité du courant à haute fréquence, la courroie d'acier et la surface extérieure du tuyau en acier sont chauffés jusqu'à l'état plastique ou à la fusion,et la soudure est terminée sous une certaine pression de la ceinture en acier enroulée.Ce soudage à haute fréquence est en fait un soudage en phase solide.Il est plus avancé en termes de qualité du produit (le taux d'adhésion des ailerons est élevé), jusqu'à 95%), productivité et automatisation.
Les spécifications
1) Ajoutez la zone d'échange de chaleur et réduisez le nombre de tubes, augmentez également la zone de section de débit de fumée pour réduire la vitesse de fumée et l'abrasion.
2) Le tube à nageoires de type H peut être fabriqué en double tube à nageoires de type H, haute rigidité pour s'adapter à une longue rangée de tubes.
L'économiseur à nageoires de type H est disposé en ligne pour faire de l'espace de nombreuses petites zones, avec un débit d'air moyen pour réduire l'abrasion.
4) Avec un canal droit pour obtenir le meilleur effet de soufflage des cendres.
5) La structure compacte pour réduire le poids et le coût de fabrication.
| Matériau du tube de base | Acier inoxydable, acier au carbone, acier allié, alliage de cuivre, aluminium,SA179 |
| Matériau des nageoires | Aluminium, alliage de cuivre, acier inoxydable, acier au carbone |
| La norme | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
| Profondeur des nageoires | 0.5-3 mm |
| Surdose du tuyau de base | 12.7 à 18 mm |
| Nageoires par pouce | Numéros 8-20 (à la demande du client) |
| Exigence de test | Test des propriétés physiques, analyse de la composition chimique, test non destructeur, autre inspection et test selon les exigences du client. |
| Application du projet | Il s'agit d'un appareil de refroidissement à air, de refroidisseur à charge, de condensateur, d'évaporateur, de refroidisseur à fluide, de refroidisseur à gaz, de refroidisseur à huile, de radiateur, de réfrigérateur, d'échangeur de chaleur de vapeur à air, de superchauffeur, etc. |
Informations sur la société
HD Boiler, créée en 1985, Zhangjiagang Hua Dong Boiler Co., Ltd. (commercialisée sous le nom de HD Boiler), est un fabricant industriel professionnel, produisant des chaudières utilitaires, des chaudières industrielles, des chaudières de chauffage et des chaudières de chauffage.Chaudière HRSG et toutes sortes de pièces de chaudière, tels que les panneaux de paroi d'eau, les économiseurs, les préchauffants d'air, les superchauffeurs, les en-têtes, les tubes à nageoires en spirale, les tubes à nageoires H, les tuyaux de chaleur, etc. HD Boiler est situé dans le parc industriel de Dong Lai,banlieue est de Zhang Jia Gang CityL'usine est située à environ 150 km de l'autoroute vers le port de Shanghai ou à 60 km de la route d'État vers Suzhou ou Wuxi, avec un transport facile et rapide dans toutes les directions.
