Tubes de panneaux de paroi d'eau pour chaudière à membrane à gaz pour centrales électriques
Product Details
| Efficacité: | haut | Application du projet: | Murs de chaudière |
|---|---|---|---|
| Matériel: | Acier | Résistance à la pression: | haut |

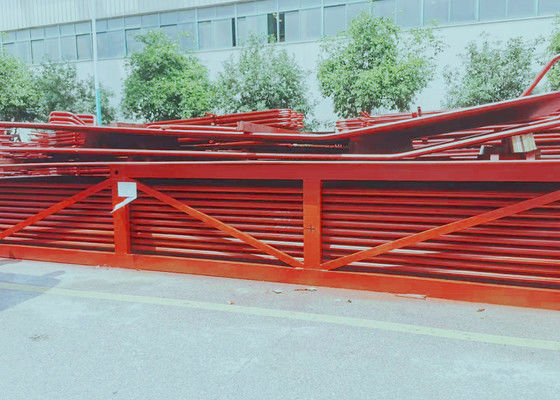

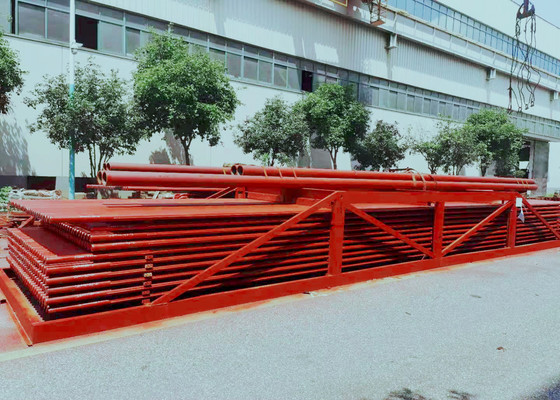

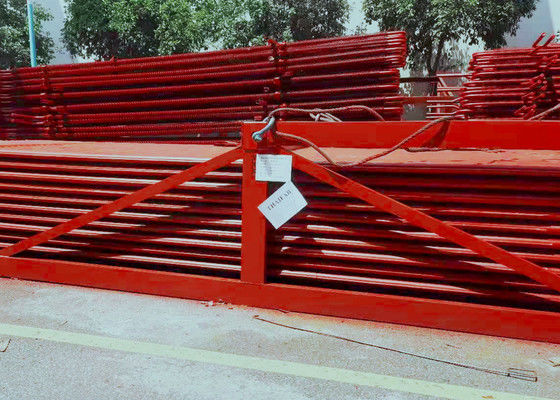

| Emballage: | cadre en fer | Carburant: | Chaleur de charbon/gaz/à charbon/eau |
| Mettre en évidence |
Panneau mural de chaudière à eau,Panneau de paroi de chaudière d'eau,Tubes de paroi de chaudière à membrane |
||
Product Description
Station électrique chaudière à eau chaude à gaz Panneaux muraux à membrane Haute efficacité
Caractéristiques du panneau mural à eau
1- rapport de calcul de résistance avec informations sur les matériaux appliqués;
2. rapport d'inspection 100% NDT (inspection non destructive) de la plaque d'acier, du tube et de la tige de soudage;
3. rapport d'inspection à 100% par rayons X (couche de soudage): pour assurer la qualité de l'ensemble de la chaudière;
4Rapport d'essai hydraulique: assurer la pression de travail et la sécurité standard.
Détails du produit du panneau mural à eau

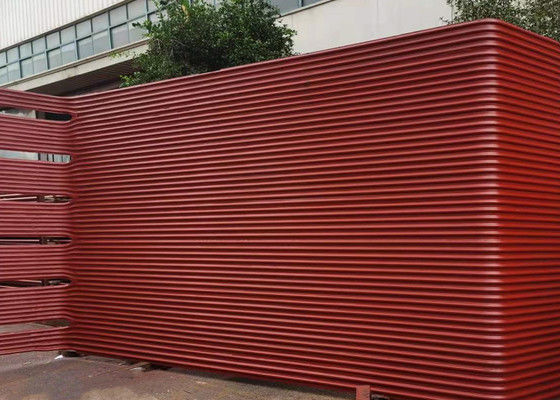

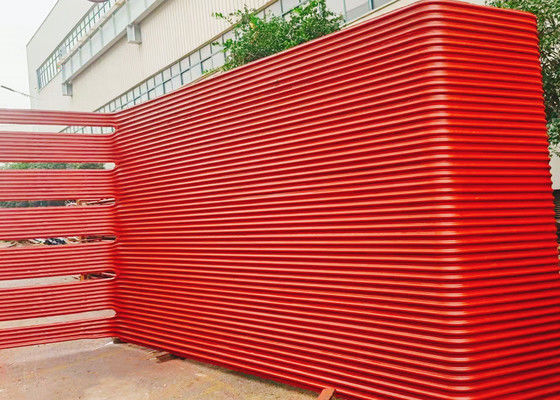

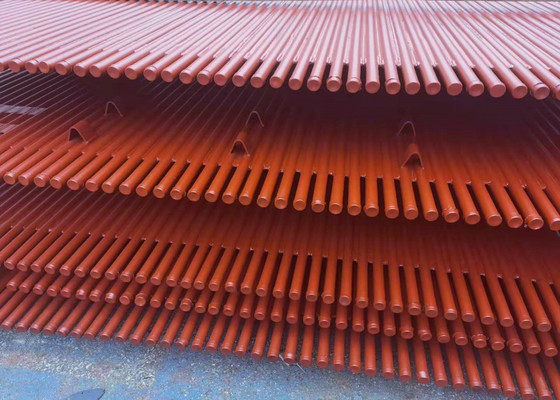

Panneaux de paroi d'eau avec épingles généralement posées verticalement sur la paroi intérieure de la paroi du four,il est principalement utilisé pour absorber la chaleur rayonnante émise par la flamme et les gaz de combustion à haute température dans le fourIl s'agit du principal type de surface de chauffage par évaporation de tous les types de chaudières modernes et de la composante de base de la boucle de circulation de l'eau de la chaudière.Donc le nom.
La paroi d'eau n'a pas été conçue à l'origine pour être chauffée, mais pour refroidir le four à haute température.Il a progressivement remplacé le tambour à vapeur comme partie principale de chauffage de la chaudière.
La surface de chauffage par évaporation, qui est posée sur la paroi intérieure de la chambre de chaudière et se compose de nombreux tuyaux parallèles.La fonction de la paroi d'eau est d'absorber la chaleur radiante de la flamme à haute température ou du gaz de combustion dans la chambre du four., génèrent de la vapeur ou de l'eau chaude dans le tuyau, et réduisent la température de la paroi du four pour protéger la paroi du four.Dans une chaudière à grande capacité, la température de la flamme dans le four est très élevée,l'intensité du rayonnement thermique est très élevée- Quarante à cinquante pour cent ou plus de la chaleur de la chaudière est absorbée par la paroi de l'eau. Dans les chaudières à petite capacité, les chaudières à tube à eau modernes utilisent la paroi de refroidissement de l'eau comme principale surface chauffante d'évaporation.
Paramètre du panneau de paroi d'eau
| Nom | Panneau d'eau à membrane |
| Matériel | Acier au carbone, alliageacier,et ainsi de suite |
| Taille du tube | Φ38 - 76 mm, personnalisation |
| La norme | ISO, ASME |
| Modèle | À l'étain |
| Dimension | Personnalisation |
| Processus de fabrication | Matériau→Ingot → laminage à chaud/à froid→ Traitement thermique (normalisation + trempage) → Inspection →Polissage- Je ne sais pas.Tuyauxsoudage des joints→Assemblage- Je ne sais pas.Soudage→Inspection→Traitement thermique→Essai de pression hydraulique- Je ne sais pas.Peinture- Je ne sais pas. Emballage |
| Emplacement de l'installation | Autour de la chambre de combustion de la chaudière |
Avantages du panneau mural à eau
1.assurer l'étanchéité de la paroi du four et réduire les fuites d'air dans la chambre de combustion.
2- réaliser un refroidissement complet à l'eau dans la chambre de combustion, ce qui permet d'éviter le cokage dans des conditions de combustion intensifiée.
3- faible capacité de stockage de chaleur, chauffage et refroidissement rapides de la chambre de combustion, ce qui peut raccourcir le temps de refroidissement du démarrage et de l'arrêt de la chaudière.
4Il convient d'utiliser une paroi de four à tube, ce qui réduit considérablement la charge du châssis de la chaudière et facilite la suspension.
5Comparé au tuyau léger, la capacité d'absorption thermique du tuyau est améliorée.
6.améliorer le degré de préassemblage des composants de la chaudière, faciliter et réduire la charge de travail d'installation.
Présentation de l'entreprise
Fondée en 1985, la société Zhangjiagang Hua Dong Boiler Co., Ltd. (commercialisée sous le nom de HD Boiler) produit des centrales électriques, des centrales industrielles, de la chaleur usée, de l'incinération des déchets, de la biomasse;chaudières à vapeur et chaudières à chaleur organiqueEn plus d'une gamme complète de surfaces chauffantes, HD Boiler offre un service unique sur le marché, y compris la conception, la fabrication, l'installation, la mise en place et la maintenance des chaudières.entretien et remplacement des pièces sous pression des chaudières.
